Q110.
下列何者是後傾離心式泵浦的揚程流量H-Q 性能圖？
工程泵(幫浦)類檢修 · 丙級 · 泵浦原理及檢修實務 · Q110
難易度分析
2 / 5
本題要求考生能正確辨識離心泵浦特定葉輪類型的性能曲線圖形特徵，需將理論上的揚程與流量關係轉化為視覺圖表判定，屬於基礎概念的圖形識別應用。
正確答案：①

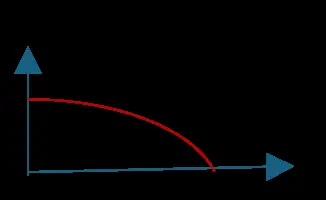

① :後傾離心式泵浦的H-Q曲線特徵為：揚程隨流量增加而平緩下降，曲線呈單調遞減趨勢，無駝峰現象，運轉穩定性佳。
:後傾離心式泵浦的H-Q曲線特徵為：揚程隨流量增加而平緩下降，曲線呈單調遞減趨勢，無駝峰現象，運轉穩定性佳。錯誤選項解析
- ②

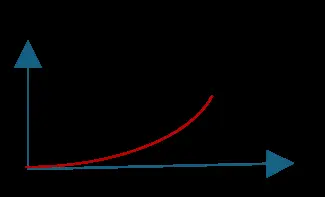

:此圖為揚程隨流量增加而上升的曲線，不符合離心泵浦的基本特性，離心泵浦的揚程應隨流量增加而下降。 - ③
:此圖為陡峭下降的曲線，較接近容積式泵浦或前傾式葉輪的特性，非後傾離心式泵浦的平緩下降曲線。 - ④

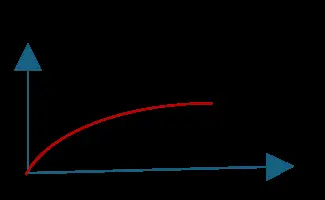

:此圖為揚程隨流量增加而上升的曲線，與離心泵浦的H-Q特性相反，屬於錯誤的性能曲線。
Learning Tip
"後傾離心式泵浦的H-Q曲線為單調遞減型，是檢定常考重點。需注意與前傾式（可能有駝峰）及徑向式葉輪曲線區分。實務上，後傾式因運轉穩定、效率高，最常用於空調水系統與一般供水場合。"
