Q38.

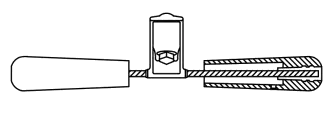

下圖輸電材料符號為
輸電架空線路裝修 · 丙級 · 識圖 · Q38
難易度分析
2 / 5
本題屬於基礎的符號辨識，僅需對比不同輸電金具的標準圖形特徵即可選出正確答案，不涉及複雜的邏輯推論或計算。
正確答案：②防震器
② 防震器:防震器（Stockbridge damper）用於抑制架空導線因風力引起的微風振動，其符號特徵為導線上附有重錘本體與夾持裝置，圖中所示即為標準防震器圖示。
錯誤選項解析
- ① 窩連環:窩連環為連接金具的一種，用於串接絕緣子串與線夾之間的過渡連接，其符號為連環狀結構，與圖中帶有重錘本體的防震器符號不同。
- ③ 直角雙連環:直角雙連環為轉角或分支處使用的連接金具，符號呈直角彎曲的雙環結構，與圖中沿導線方向安裝的防震器符號不符。
- ④ 圓環:圓環為單純的環狀連接金具，符號僅為單一圓圈，無重錘本體結構，與圖中所示具有夾持器與重錘的防震器符號不同。
Learning Tip
"本題考點為輸電線路金具符號辨識。常考陷阱在於混淆防震器與窩連環、圓環等連接金具的圖示差異。防震器的關鍵識別特徵為導線上附有重錘本體與夾持裝置，用於抑制微風振動；而窩連環、圓環等連接金具符號僅為環狀結構，無重錘元件。實務上防震器安裝於導線懸垂線夾兩側，為保護導線免受疲勞斷股的重要設備。"
