Q8.

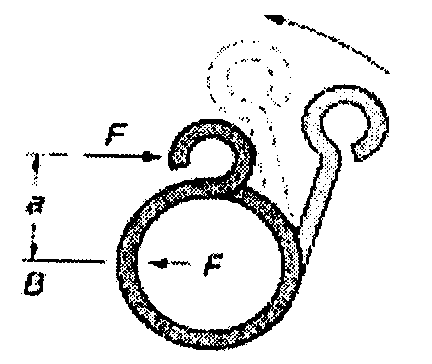

下圖是一種
機電整合 · 丙級 · 機械零組件認識與使用 · Q8
難易度分析
2 / 5
本題考查對機械元件結構特徵的基礎辨識能力，僅需將圖片中的形態與對應的彈簧定義進行一對一匹配即可得出結論，無複雜陷阱。
正確答案：③扭力彈簧
③ 扭力彈簧:扭力彈簧專門承受旋轉力矩，其特徵為兩端具有力臂結構，當力臂繞軸心旋轉時彈簧本體產生扭轉變形以儲存能量，廣泛應用於夾鉗、鉸鏈及回歸機構中。
錯誤選項解析
- ① 壓縮彈簧:壓縮彈簧主要承受軸向壓力，利用線圈間隙在受壓時產生反作用力，常見於緩衝與復位機構，其結構特徵為線圈間距較大且端部通常磨平以確保受力均勻。
- ② 拉力彈簧:拉力彈簧（又稱伸張彈簧）設計用於承受軸向拉力，線圈通常緊密相連無間隙，兩端帶有鉤環以便連接，與圖中承受旋轉力矩的結構不同。
- ④ 平板彈簧:平板彈簧由扁平金屬板製成，利用板材的彈性變形吸收能量，結構上為片狀而非線圈狀，常見於汽車懸吊系統之葉片彈簧，與螺旋形彈簧結構截然不同。
Learning Tip
"彈簧分類之核心考點在於辨識受力方向與結構特徵：壓縮彈簧受軸向壓力、拉力彈簧受軸向拉力、扭力彈簧受旋轉力矩且具力臂結構。實務上需依據機構的負載類型選擇適當彈簧，混淆受力方向為常見錯誤。"
