Q2.

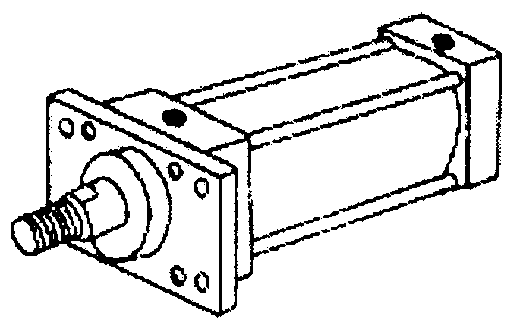

下圖是氣油壓缸的何種安裝形式？
機電整合 · 丙級 · 氣壓、油壓元件認識與迴路裝配 · Q2
難易度分析
2 / 5
本題考查氣油壓缸安裝形式的標準代號辨識，屬於基礎的定義記憶型題目，無需複雜推理即可解答。
正確答案：②FA 型
② FA 型:FA 型（前蓋法蘭型）是將法蘭安裝於氣油壓缸的前蓋端（活塞桿側），利用法蘭面上的螺栓孔將缸體固定於機架上，此安裝方式能承受較大之彎矩，適合固定式直線運動機構。
錯誤選項解析
- ① LB 型:LB 型（腳座型）是將腳座支架安裝於氣油壓缸本體底部，以螺栓固定於機台平面，適用於承受軸向負載且不需擺動之場合，與圖示法蘭安裝形式不符。
- ③ TC 型:TC 型（耳軸型）是在氣油壓缸本體兩側設置圓柱形耳軸，以軸承或關節軸承支撐，允許缸體在運動過程中產生角度擺動，與圖示之固定法蘭結構不同。
- ④ CB 型:CB 型（環軸型/尾軸型）是在氣油壓缸尾端設置U型環槽與銷軸連接，允許缸體作單平面擺動，常見於需配合機構運動軌跡之場合，非屬法蘭固定式安裝。
Learning Tip
"氣油壓缸安裝形式為機電整合檢定常考題型，需熟記各類安裝代號之意義：FA（前法蘭）、FB（後法蘭）、LB（腳座）、TC（中間耳軸）、CA（尾環軸）。實務上選擇安裝形式時，必須考量負載方向、是否需要擺動及彎矩承受能力，錯誤的安裝方式會導致缸體早期磨損或密封件失效。"
