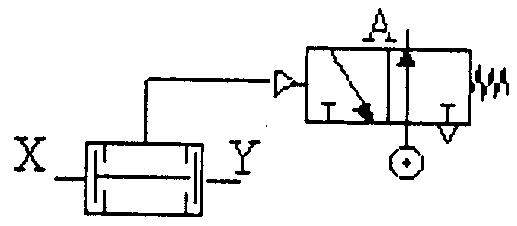

下圖輸入X 及Y、輸出A，其邏輯關係為

① A=＋:此為氣壓邏輯迴路中的OR閥（梭閥）配置，當輸入X或Y任一有信號時，輸出A即動作，邏輯表達式為A = X + Y（邏輯或）。

錯誤選項解析

• ② A=‧:此選項描述的是AND邏輯（邏輯積）關係，需X與Y同時有信號輸出A才動作，對應的是雙壓閥串聯迴路，與題圖的並聯配置不符。
• ③ A=＋Y:此選項僅將Y納入邏輯或運算，忽略了輸入X的獨立作用，不符合OR閥對兩輸入信號平等處理的特性。
• ④ A=X‧:此選項描述的是AND邏輯且僅依賴X為主導，與題圖所示的OR邏輯迴路架構完全不符。
