Q22.

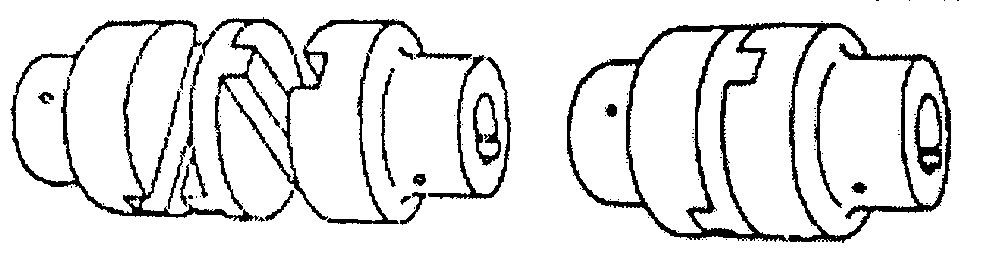

下圖是一種
機電整合 · 丙級 · 自動化機構認識及裝配 · Q22
難易度分析
2 / 5
此題要求考生能正確辨識機械聯結器的外觀結構特徵，並區分不同元件在補償軸向偏差時的功能差異，屬於基礎的零件識別與定義記憶類問題。
正確答案：②歐丹聯結器
② 歐丹聯結器:歐丹聯結器（Oldham coupling）由兩個具徑向溝槽的軸轂與中間一片帶有垂直凸榫的滑動盤組成，利用中間盤的十字滑動結構來補償兩軸間的平行偏心偏差，是自動化機構中常見的撓性聯結方式。
錯誤選項解析
- ① 分筒聯結器:分筒聯結器是將套筒分成兩半後以螺栓夾緊於兩軸端，結構簡單但僅適用於兩軸完全對中的場合，不具備補償軸向偏差的能力。
- ③ 萬向接頭:萬向接頭（Universal joint）採用十字軸與軛型結構，主要用於補償兩軸間的角度偏差而非平行偏差，常見於傳動軸需要大角度偏轉的場合。
- ④ 凸緣聯結器:凸緣聯結器（Flange coupling）以兩個帶螺栓孔的凸緣盤面對接鎖緊，屬於剛性聯結器，要求兩軸嚴格對中，無法補償任何形式的位置偏差。
Learning Tip
"本題核心考點在於辨識各類軸聯結器的結構特徵與適用場合。歐丹聯結器的關鍵識別特徵是「中間滑動盤＋垂直凸榫」的三片式結構，專門處理平行偏移。常考陷阱是將歐丹聯結器與萬向接頭混淆：前者補償平行偏差，後者補償角度偏差，實務選型時需依據軸系對中狀況正確判斷。"
