Q79.

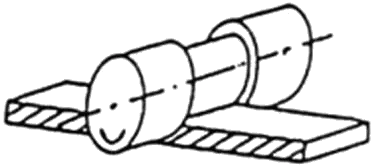

如下圖所示，兩個對偶元件互相接觸方式的運動對是
機電整合 · 丙級 · 自動化機構認識及裝配 · Q79
難易度分析
2 / 5
本題屬於基礎定義辨識題，僅需掌握運動對的不同分類及其對應的運動特徵即可選出正確答案，不涉及複雜的綜合推論或計算。
正確答案：③滾動對
③ 滾動對:滾動對是指兩個對偶元件以滾動方式互相接觸，例如齒輪嚮合或凸輪與滾子從動件的接觸，符合圖中所示的運動對型態。
錯誤選項解析
- ① 旋轉對:旋轉對是指兩元件之間以迴轉運動方式接觸，例如軸與軸承的配合，與圖中所示的滾動接觸運動型態不符。
- ② 滑行對:滑行對是指兩元件之間以直線滑動方式接觸，例如滑塊與導軌的配合，並非圖中所示的滾動接觸方式。
- ④ 平面對:平面對是指兩元件以平面接觸方式運動，屬於低對(low pair)的一種，與圖中所示的點或線接觸滾動運動不符。
Learning Tip
"本題考點為運動對(kinematic pair)的分類與辨識。高對(high pair)為點或線接觸（如滾動對、凸輪對），低對(low pair)為面接觸（如旋轉對、滑行對、平面對）。解題關鍵在於判斷兩元件的接觸型態與相對運動方式，滾動對的特徵是接觸點處產生純滾動而無滑動。"
學員答題分佈
①旋轉對0%
②滑行對0%
③滾動對0%
④平面對0%
