Q15.

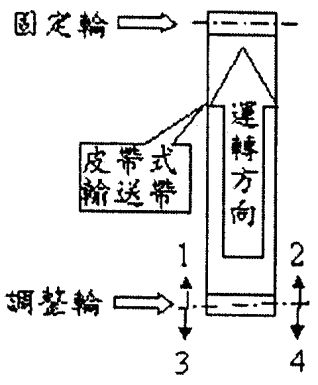

下圖皮帶式輸送帶在運轉時會往右偏移，應如何調整？
機電整合 · 丙級 · 試車與調整 · Q15
難易度分析
3 / 5
本題考查對設備跑偏原理的理解，需區分輪軸平行度與張力之間的因果關係，並在多個方向性的對立選項中精確判斷調整路徑，具有一定的邏輯推理與概念應用難度。
正確答案：①兩輪軸中心線不平行，左邊大右邊小，往1 或4 方向調整
① 兩輪軸中心線不平行，左邊大右邊小，往1 或4 方向調整:皮帶輸送機跑偏原理：當兩輪軸中心線不平行且左邊間距大、右邊間距小時，皮帶右側張力較大，會使輸送帶往右側偏移。此時應往驅動輥或從動輥的1或4方向調整，使軸線恢復平行，消除單側張力不均。
錯誤選項解析
- ② 兩輪軸中心線不平行，左邊小右邊大，往2 或3 方向調整:若左邊小右邊大，皮帶會往左側偏移而非右側，與題目所述「往右偏移」的現象不符。此選項的因果關係顛倒，正確狀況應為左大右小才會導致右偏。
- ③ 皮帶太緊，往1、2 方向調鬆:皮帶張力過緊會造成軸承負荷過大與皮帶過度磨損，但並非導致單側跑偏的主因。跑偏問題應優先檢查輪軸平行度與輥筒水平度，而非單純調整張力。
- ④ 皮帶太鬆，往3、4 方向調緊:皮帶張力不足會導致打滑現象，同樣不是造成單側偏移的直接原因。調整張力無法解決軸線不平行引起的跑偏，必須先校正兩輪軸的中心線平行度。
Learning Tip
"皮帶輸送機跑偏是機電整合檢定常考題型。核心觀念：跑偏方向永遠朝向張力較大（較緊）的一側。調整口訣為「跑緊不跑鬆、跑高不跑低、跑後不跑前」。實務上應先確認輪軸平行度與機架水平，再微調張力裝置，切勿本末倒置僅靠張力調整來修正跑偏。"
學員答題分佈
①兩輪軸中心線不平行，左邊大右邊小，往1 或4 方向調整0%
②兩輪軸中心線不平行，左邊小右邊大，往2 或3 方向調整0%
③皮帶太緊，往1、2 方向調鬆0%
④皮帶太鬆，往3、4 方向調緊0%
