Q5.

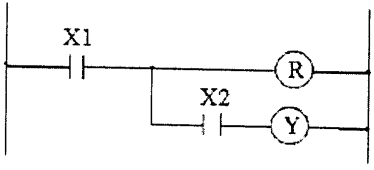

下圖X2 元件，PLC 以下列何種指令表示？
機電整合 · 丙級 · 維修 · Q5
難易度分析
2 / 5
此題考查對 PLC 梯形圖基本符號與指令對應關係的識別能力，屬於基礎定義的直接應用，無複雜陷阱或複合邏輯分析。
正確答案：①AND
① AND:X2 為常開接點（Normally Open Contact），在梯形圖中與輸出 Y 串聯連接，PLC 指令表示為 AND 指令，用於實現邏輯與運算。
錯誤選項解析
- ② OR:OR 指令對應的是並聯接點，用於多條支路並聯的邏輯或運算；圖中 X2 為串聯接點而非並聯，故非 OR 指令。
- ③ OUT:OUT 指令用於驅動輸出線圈（如圖中的 R 與 Y），代表輸出動作；X2 為輸入接點而非輸出線圈，故非 OUT 指令。
- ④ NOT:NOT 指令對應的是常閉接點（Normally Closed Contact），符號為接點上加斜線；圖中 X2 為常開接點，故非 NOT 指令。
Learning Tip
"在 PLC 梯形圖中，串聯接點使用 AND/AND NOT 指令，並聯接點使用 OR/OR NOT 指令，輸出線圈使用 OUT 指令。常考陷阱為混淆常開接點（無斜線，對應 AND/OR）與常閉接點（有斜線，對應 AND NOT/OR NOT）的符號差異。實務上需熟記梯形圖符號與指令助記符的對應關係。"
