Q17.
下列何者為單模光纖纜線鏈路衰減與距離的正確關係圖(橫軸為距離，縱軸為衰減dB)？
網路架設 · 丙級 · 識圖與製圖及相關法規 · Q17
難易度分析
3 / 5
本題屬於圖形判讀型題目，要求考生將物理傳輸特性與數學函數圖形進行對應。難度在於需要正確解析縱軸單位對圖形趨勢的影響，並從多個不同數學曲線的選項中進行邏輯判別，屬於需要具備概念應用能力的標準技術題。
正確答案：②

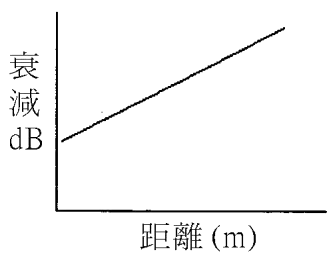

② :單模光纖纜線的衰減(dB)與距離呈線性正比關係，圖形應為通過原點的直線，斜率代表單位長度衰減係數（dB/km），符合光訊號在光纖中傳輸的物理特性。
:單模光纖纜線的衰減(dB)與距離呈線性正比關係，圖形應為通過原點的直線，斜率代表單位長度衰減係數（dB/km），符合光訊號在光纖中傳輸的物理特性。錯誤選項解析
- ①

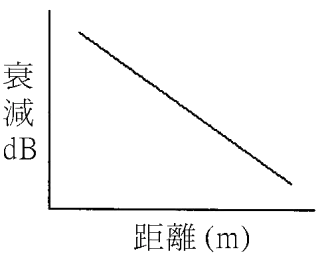

:此圖形可能呈現非線性曲線（如指數或拋物線），但單模光纖的衰減與距離應為線性正比關係，而非曲線變化。 - ③

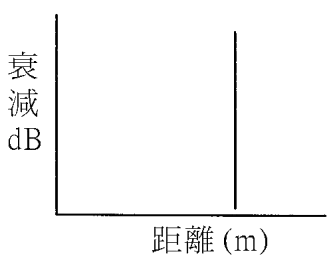

:此圖形可能呈現對數曲線或衰減飽和趨勢，但實際上光纖鏈路的總衰減會隨距離持續線性增加，不會出現趨緩或飽和現象。 - ④

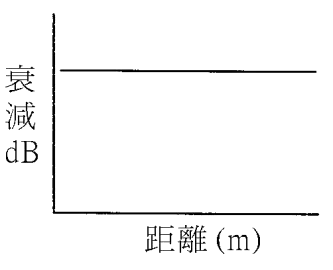

:此圖形可能顯示衰減不隨距離變化或呈反比關係，這違反光纖傳輸原理；實際上路徑越長，插入損失越大，不可能維持固定或遞減。
Learning Tip
"本題核心考點為光纖衰減與距離的線性關係。單模光纖的衰減係數約為 0.3~0.4 dB/km（1310nm波長）或 0.2~0.25 dB/km（1550nm波長），總衰減 = 衰減係數 × 距離 + 連接器/熔接損失。常見陷阱是將功率衰減（指數型）與dB值衰減（線性型）混淆，注意縱軸為 dB 時，圖形必為直線。"
