Q7.

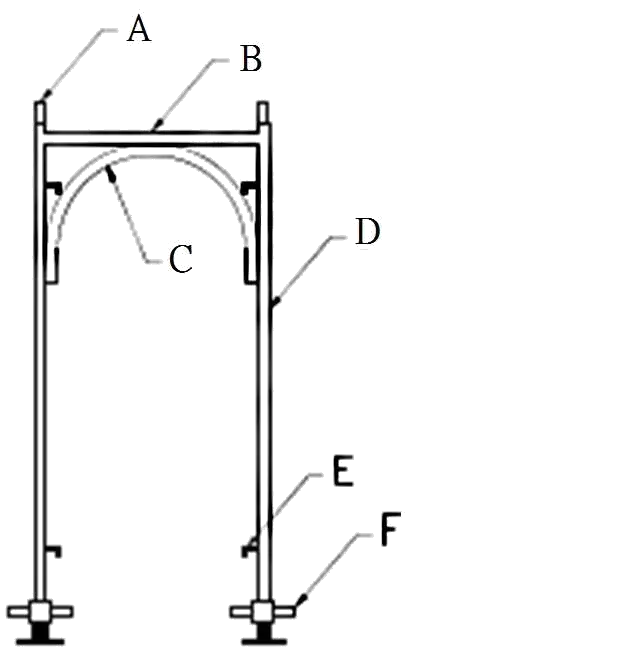

依照CNS4750 規定，如下圖示E 為
鋼管施工架 · 丙級 · 識圖 · Q7
難易度分析
3 / 5
此題考查對特定工業標準中構件圖示的辨識能力，需能精確區分功能相近的結構連接零件。
正確答案：④交叉拉桿釦釘
④ 交叉拉桿釦釘:交叉拉桿釦釘依據 CNS4750 規定，為固定交叉拉桿（斜撐材）於主構架交會處的專用扣件，用於增強施工架之側向穩定性與抗風能力，圖中 E 即指向此零件。
錯誤選項解析
- ① 插銷:插銷為用於固定構材連接處的鎖定零件，通常指主構架間插入孔洞以固定位置的銷釘，並非圖中 E 所指的交叉拉桿固定件。
- ② 橫材:橫材（橫桿）為水平方向承載與連接的構件，用於提供作業平台支撐及架體橫向穩定，屬於主要結構桿件而非連接扣件。
- ③ 腳柱:腳柱（立柱）為施工架垂直方向的主要承重構件，負責將上部載重傳遞至基礎地面，屬於主結構而非連接零件。
Learning Tip
"此題核心考點為 CNS4750 鋼管施工架構件名稱辨識。常考陷阱在於混淆插銷與釦釘的功能差異：插銷用於主構架垂直接頭定位，而釦釘專用於固定交叉拉桿。實務上須牢記各構件之承載角色（腳柱承重、橫材支撐、交叉拉桿抗側力）及其對應之連接零件，識圖時應先判斷該零件所連接之構件類型再進行判別。"
學員答題分佈
①插銷0%
②橫材0%
③腳柱0%
④交叉拉桿釦釘0%
