Q66.

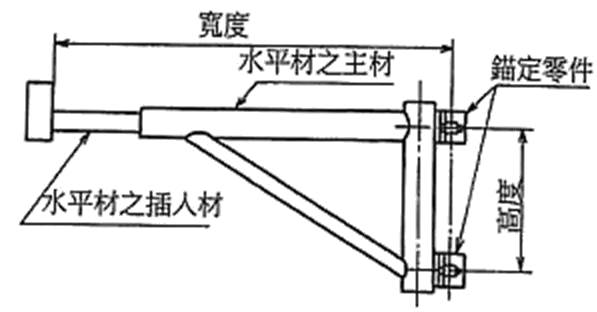

如下圖所示，依照CNS4750 規定為
鋼管施工架 · 丙級 · 識圖 · Q66
難易度分析
2 / 5
需辨識特定技術標準（CNS 4750）中的構件圖示特徵，並將其與相應的專業術語進行對應，屬於基礎的術語辨識與圖形匹配題。
正確答案：②伸縮型托架
② 伸縮型托架:伸縮型托架依照 CNS 4750 規定，其特徵為具有可調節長度之套管結構，能依現場需求伸縮調整支撐跨度，圖示中可見內外兩層管件套接之構造。
錯誤選項解析
- ① 固定型托架:固定型托架為長度與角度均不可調節之托架，結構單純但缺乏伸縮調節功能，無法適應不同跨度之施工需求。
- ③ 開閉式托架:開閉式托架指托架臂可折疊收合之型式，主要用於節省收納空間，其特徵為具有鉸接轉軸而非套管伸縮結構。
- ④ 附工作板橫架:附工作板橫架為整合踏板之橫向構件，用於提供作業人員站立平台，其結構為框架加鋪板形式，與托架之支撐功能不同。
Learning Tip
"此類識圖題常考各類托架之結構特徵辨識。伸縮型托架之關鍵判別點在於「套管套接構造」與「可調節長度」；固定型無調節機構，開閉式具折疊鉸鏈，附工作板橫架則有明顯踏板結構。實務上應熟悉 CNS 4750 中各構件之標準圖示，避免將功能相近之構件混淆。"
學員答題分佈
①固定型托架0%
②伸縮型托架0%
③開閉式托架0%
④附工作板橫架0%
