Q30.

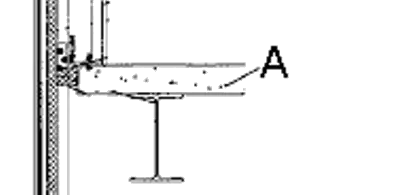

下圖為帷幕牆剖面，圖中部位A 係指
金屬帷幕牆-帷幕牆項 · 丙級 · 圖說及規範之識讀 · Q30
難易度分析
2 / 5
本題要求考生能正確辨識建築剖面圖中的結構構件，需區分水平板狀構件與線性承重構件的幾何差異，並能正確判定材質屬性。
正確答案：①混凝土樓版
① 混凝土樓版:混凝土樓版為建築物各層之水平承重構件，帷幕牆之層間橫樑通常錨固於樓版邊緣，以傳遞風力與自重至主結構。
錯誤選項解析
- ② 鋼樓版:鋼樓版雖亦為水平構件，但圖示剖面顯示之部位為鋼筋混凝土澆置成型之樓版，非鋼承板組合樓版。
- ③ 鋼梁:鋼梁為線性構件，通常位於樓版下方或與樓版整合，圖中部位A為水平板狀構件而非梁構件。
- ④ 混凝土梁:混凝土梁為線性承重構件，圖示部位A為水平樓版面，非垂直方向之梁構件。
Learning Tip
"本題核心考點為帷幕牆與主結構之連接關係。在帷幕牆施工圖說中，層間橫樑（Inter-floor beam）之錨固點通常位於混凝土樓版邊緣或鋼梁翼板上。考生需能辨識剖面圖中各構件之幾何特徵：樓版為水平板狀、梁為線性構件，並區分鋼構與RC構件之剖面差異。實務上，錨固件之埋設位置直接影響帷幕牆之結構安全與防水性能。"
學員答題分佈
①混凝土樓版0%
②鋼樓版0%
③鋼梁0%
④混凝土梁0%
