Q41.

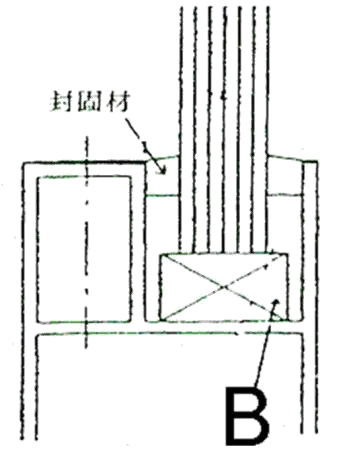

下圖為帷幕牆框架與玻璃安裝之細部詳圖，圖中部位B 係指
金屬帷幕牆-帷幕牆項 · 丙級 · 圖說及規範之識讀 · Q41
難易度分析
2 / 5
本題考查對帷幕牆施工詳圖中各個組成元件的識別能力，需透過對構件位置及其功能特性的分析來判斷正確名稱，屬於基礎的圖面解析能力考查。
正確答案：④玻璃墊塊
④ 玻璃墊塊:玻璃墊塊設置於玻璃底部與框架之間，主要功能為均勻分散玻璃自重、避免玻璃直接接觸金屬框架造成應力集中，並維持適當的排水間隙。圖中B處以交叉線標示之矩形塊體即為標準的玻璃墊塊配置。
錯誤選項解析
- ① 泡棉填縫材:泡棉填縫材通常用於填補框架與結構體之間的縫隙以達到防水密封效果，並非用於支撐玻璃的構件。圖中B處位於玻璃底部直接承受玻璃重量，應為承重墊塊而非填縫材料。
- ② 板玻璃:板玻璃為圖中垂直排列之多層線條所示部分，即被安裝的主體材料。B處箭頭指向玻璃下方的支撐構件，並非玻璃本身。
- ③ PVC 壓條:PVC 壓條通常用於固定玻璃邊緣或作為密封壓制構件，安裝於玻璃側邊或外側。B處位於玻璃底部承重位置，功能與壓條不同。
Learning Tip
"本題考點為帷幕牆玻璃安裝細部構件識別。常考陷阱在於混淆玻璃墊塊（底部承重）與定位墊塊（側邊固定）的功能差異。實務上玻璃墊塊需採用硬度 Shore A 80~90之彈性材質，且設置位置應距玻璃邊緣約 1/4 玻璃寬度處，以確保荷重均勻分佈並符合 CNS 帷幕牆施工規範。"
學員答題分佈
①泡棉填縫材0%
②板玻璃0%
③PVC 壓條0%
④玻璃墊塊0%
