Q49.

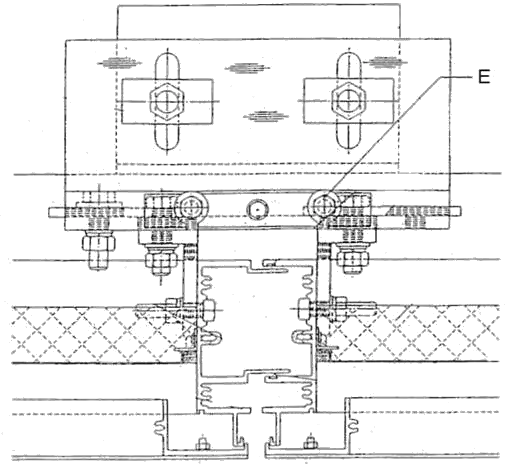

下圖為帷幕牆層平剖面詳圖，圖中部位E 係指
金屬帷幕牆-帷幕牆項 · 丙級 · 圖說及規範之識讀 · Q49
難易度分析
3 / 5
本題考查對帷幕牆構造詳圖中各元件功能的精確識讀能力，需能區分結構錨定構件與精度校正構件之差異，屬於專業圖面分析的基礎應用題。
正確答案：②高程調整螺栓
② 高程調整螺栓:高程調整螺栓用於帷幕牆立柱安裝時進行垂直高度之精確調整與校正，可補償土建施工誤差，確保帷幕牆各層水平基準一致，符合圖示部位E之功能與位置。
錯誤選項解析
- ① 預埋件:預埋件係於混凝土澆置前預先埋設於結構體中之錨定構件，用於後續連接帷幕牆支撐系統，並非圖中用於高度微調之部位E。
- ③ 鋸齒狀車司:鋸齒狀車司（鋸齒墊片）主要用於螺栓鎖固時提供防鬆功能，利用鋸齒面增加摩擦力防止震動鬆脫，並非用於高程調整之構件。
- ④ 鋁固定座:鋁固定座為帷幕牆系統中承載立柱或橫樑之主要支承構件，通常與預埋件或後錨定系統連接，但部位E特指其上方用於高度微調之螺栓元件。
Learning Tip
"帷幕牆層平剖面詳圖之識讀重點在於區分各連接件之功能層次：預埋件負責結構錨定、固定座負責荷重傳遞、高程調整螺栓負責精度校正。實務上常考混淆點為將調整螺栓與防鬆墊片（鋸齒狀車司）之功能混淆，應注意調整螺栓核心作用在於補償施工公差與水平校正。"
學員答題分佈
①預埋件0%
②高程調整螺栓0%
③鋸齒狀車司0%
④鋁固定座0%
