Q51.

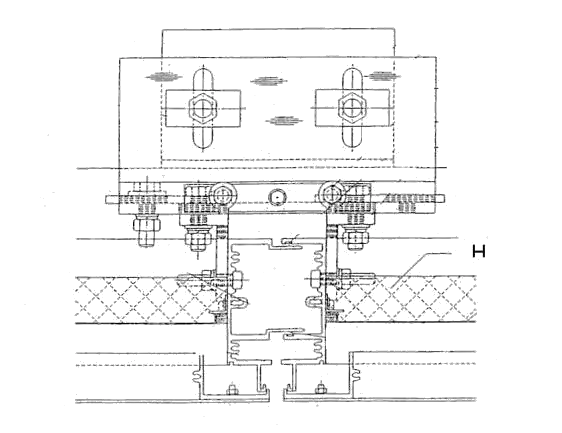

下圖為帷幕牆層平剖面詳圖，圖中部位H 係指
金屬帷幕牆-帷幕牆項 · 丙級 · 圖說及規範之識讀 · Q51
難易度分析
3 / 5
本題需透過圖面辨識建築構件的特定配置位置，並區分功能相近但形態不同的填充材與密封材，屬於對建築詳圖標準符號與構造位置的基礎應用考查。
正確答案：④防火隔熱岩棉
④ 防火隔熱岩棉:防火隔熱岩棉為帷幕牆層間防火填塞的標準材料，依據CNS規範設置於樓板與帷幕牆外殼間的縫隙，兼具防火區劃與隔熱雙重功能，符合圖中部位H之位置與用途。
錯誤選項解析
- ① 氣密膠條:氣密膠條主要用於帷幕牆接縫處的氣密防水功能，通常配置於窗框與玻璃或框料之間的間隙，並非用於樓層間的防火區劃填充。
- ② 鋁配料:鋁配料為帷幕牆的結構骨架材料，屬於承載構件，圖中部位H位於樓板邊緣的填充層位置，並非結構性鋁料。
- ③ 防火板:防火板為被覆型防火材料，通常以板材形式安裝於表面，而圖中H所示為填充於層間縫隙的散狀或毯狀隔熱材料，兩者形態與用途不同。
Learning Tip
"本題核心考點為帷幕牆層間防火填塞材料之辨識。在帷幕牆系統中，防火岩棉用於樓板邊緣的層間填塞，防止火煙垂直蔓延；而氣密膠條用於水氣密封、防火板用於表面被覆保護，三者功能與配置位置截然不同，實務上應依建築技術規則及CNS防火規範正確選用。"
