Q52.

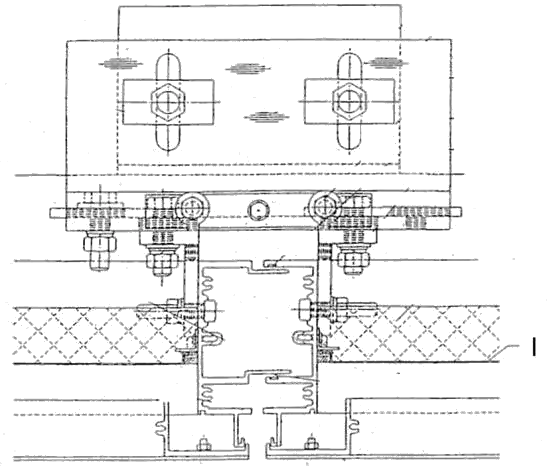

下圖為帷幕牆層平剖面詳圖，圖中部位I 係指
金屬帷幕牆-帷幕牆項 · 丙級 · 圖說及規範之識讀 · Q52
難易度分析
3 / 5
本題要求考生能正確辨識帷幕牆層間防火區劃的構造詳圖，且必須精確區分防火被覆構件與填充材料的功能差異，屬於需要專業構造知識才能判斷的題目。
正確答案：④防火鍍鋅鋼板
④ 防火鍍鋅鋼板:防火鍍鋅鋼板為帷幕牆層間防火區劃的關鍵構件，依據CNS標準及建築技術規範，各樓層間須設置具備規定耐火時效的防火被覆板，以阻斷火煙垂直蔓延。
錯誤選項解析
- ① 氣密膠條:氣密膠條主要用於帷幕牆接縫處的氣密與水密性能，通常安裝於窗框與玻璃或框料之間的活動接頭處，而非用於層間防火區劃部位。
- ② 鋁配料:鋁配料為帷幕牆的主要結構骨架材料，用於承受風壓與自重，但圖中部位I位於層間區劃位置，此處需具備耐火時效的材料，鋁材熔點過低不適用於防火區劃。
- ③ 防火隔熱岩棉:防火隔熱岩棉確實為防火填充材料，但通常填充於防火鍍鋅鋼板所形成的槽匣內作為隔熱層，本身無法單獨作為層間防火被覆構件使用。
Learning Tip
"帷幕牆層間防火區劃為常考重點，需區分防火被覆板（鍍鋅鋼板）與防火填充材（岩棉）的功能差異。鋁材因熔點約660°C，火災時易軟化失效，故防火區劃必須使用鋼板作為承托被覆構件。實務上層間防火須符合1小時以上耐火時效，並經中央主管機關認可。"
學員答題分佈
①氣密膠條0%
②鋁配料0%
③防火隔熱岩棉0%
④防火鍍鋅鋼板0%
