Q54.

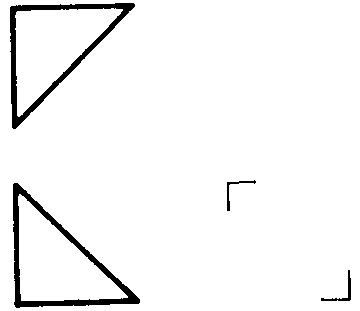

標題欄應畫於圖紙的
電腦輔助機械設計製圖 · 丙級 · 基本工作 · Q54
難易度分析
2 / 5
此題屬於製圖基礎知識的定義考查，僅需記憶標準規範的固定位置即可得出答案，不涉及複雜的邏輯推演或多重概念應用。
正確答案：②右下方
② 右下方:依據 CNS 製圖標準，標題欄（Title Block）應配置於圖紙的右下方。此位置符合圖面閱讀動線，便於快速查閱圖名、比例、材質、設計者等關鍵資訊，且摺疊圖紙時標題欄仍會外露於最上層。
錯誤選項解析
- ① 右上方:標題欄配置於右上方不符合 CNS 製圖標準。工程圖面的閱讀習慣為由左至右、由上至下，右上方通常用於放置視圖投影或局部放大圖，而非標題資訊。
- ③ 左上方:左上方通常為主視圖或第一視角的起始配置區域。將標題欄置於此處會干擾圖面主要視圖的閱讀，違反工程製圖的視域優先原則。
- ④ 左下方:左下方雖靠近底部，但不符合 CNS 規範的右下方標準位置。左下方在圖面摺疊後不易被直接看見，不利於圖檔管理與現場查閱的效率。
Learning Tip
"標題欄位置為製圖基礎必考題，需牢記 CNS 規定置於右下方。常考混淆點為與第三角投影的視圖配置方向搞混。實務上，標題欄應包含圖號、圖名、比例、材質、公差、設計/審核者簽章等完整資訊，且圖紙摺疊成 A4 規格時，標題欄必須位於最上層以便辨識。"
學員答題分佈
①右上方0%
②右下方0%
③左上方0%
④左下方0%
