Q77.
為
電腦輔助機械設計製圖 · 丙級 · 視圖 · Q77
難易度分析
2 / 5
本題考查對製圖標準符號的基礎記憶。考生僅需區分兩種標準投影法的識別符號特徵即可得出結論，不涉及複雜的推論或計算，屬於基本概念的應用。
正確答案：①第一角法

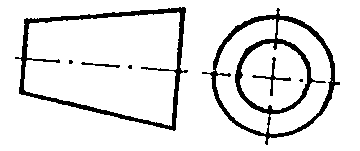

① 第一角法:第一角法的識別符號特徵為圓錐台大端在左、小端在右，符合題目圖片所示的梯形方向。此符號依據 CNS 3-1 B1001 製圖通則規定，用於標示圖面採用第一角投影法繪製。
錯誤選項解析
- ② 第二角法:機械製圖中並無第二角法的標準投影方式。國際標準（ISO）與 CNS 僅規範第一角法與第三角法兩種投影體系。
- ③ 第三角法:第三角法的識別符號與第一角法相反，其特徵為圓錐台小端在左、大端在右。第三角法為美國、日本等國常用之投影法，視圖配置採「所見即所得」原則。
- ④ 第四角法 的符號:機械製圖中並無第四角法的標準投影方式。與第二角法相同，此為不存在的投影體系名稱。
Learning Tip
"角法識別符號為製圖檢定常考題型，關鍵在於記憶圓錐台梯形的方向：第一角法＝大左小右、第三角法＝小左大右。可依口訣「一大三小」（第一角大端在左、第三角小端在左）快速判斷。另需注意，同一張工程圖中不得混用兩種角法，且依 CNS 規定應於標題欄明確標示識別符號。"
學員答題分佈
①第一角法0%
②第二角法0%
③第三角法0%
④第四角法 的符號0%
