下列正確的剖視圖為

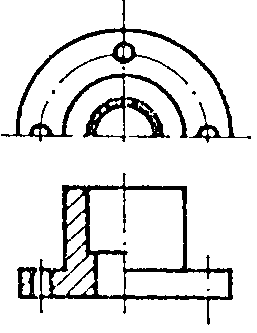

② :此為正確的全剖視圖表達方式：肋板未剖切（依規定肋板縱向剖切時不畫剖面線），底板小孔正確剖切顯示內部結構，剖面線方向一致且中心線位置正確，符合 CNS 製圖標準。

錯誤選項解析

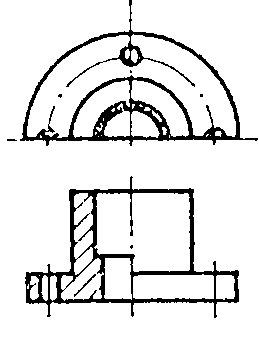

• ① :此剖視圖中底板上的小孔未正確剖切，半圓形肋板的剖面線方向與主體不一致，且中心線與剖面區域的對應關係錯誤，不符合剖視圖繪製規範。

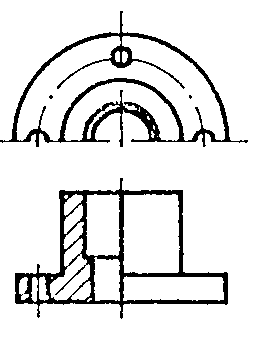

• ③ :此圖中底板厚度繪製錯誤，與前視圖的尺寸不符，且肋板與底板的接合處線條多餘，造成結構表達混淆，不符合投影對應原則。

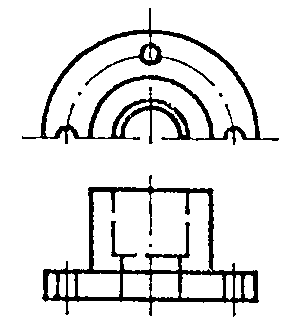

• ④ :此為外部視圖而非剖視圖，完全未顯示內部結構特徵，無法表達零件的內部形狀與尺寸關係，不符合題目要求的剖視圖表達方式。
