Q138.
左圖之正投影視圖，下列何者為佳？
電腦輔助機械設計製圖 · 丙級 · 視圖 · Q138
難易度分析
3 / 5
此題要求將三維空間物件轉換為符合標準規範的二維正投影圖，需綜合考量視圖的相對位置配置、幾何特徵的投影表現以及隱藏線的正確運用，具備一定的空間想像力與專業標準知識。
正確答案：③

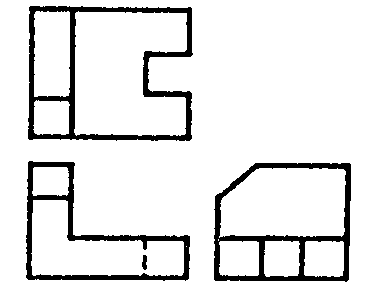

③ :此選項正確採用第三角投影法配置三視圖：前視圖準確呈現L型輪廓與右側缺口形狀；俯視圖正確表達頂部倒角斜面與底部三段式結構；側視圖以隱藏線正確表示缺口的不可見邊緣，符合CNS標準正投影規範。
:此選項正確採用第三角投影法配置三視圖：前視圖準確呈現L型輪廓與右側缺口形狀；俯視圖正確表達頂部倒角斜面與底部三段式結構；側視圖以隱藏線正確表示缺口的不可見邊緣，符合CNS標準正投影規範。錯誤選項解析

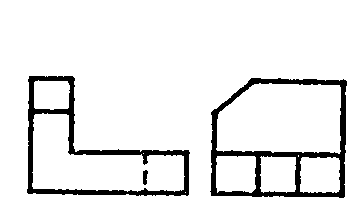

- ①
:此選項僅提供兩個視圖，不符合正投影三視圖的完整表達原則。且視圖配置未遵循第三角投影法的標準排列規則，無法完整呈現物件的倒角特徵與缺口結構。 - ②
:此選項的視圖排列方式不符合標準正投影配置規範。前視圖與俯視圖的相對位置錯誤，且隱藏線（虛線）的使用未能正確表達缺口在投影方向上的不可見邊緣。 - ④

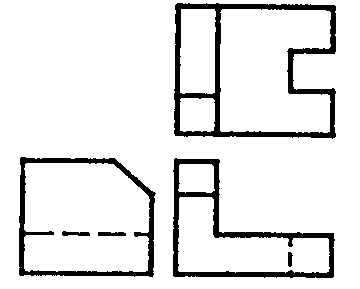

:此選項的視圖配置位置混亂，未遵循第三角投影法「俯視圖在前視圖上方、右側視圖在前視圖右方」的標準排列原則。倒角與隱藏線的表達位置與實際物件幾何特徵不符。
Learning Tip
"此類正投影視圖題型的常考陷阱在於：(1) 混淆第一角投影與第三角投影的視圖配置規則，台灣CNS標準採用第三角投影法；(2) 忽略倒角/斜面在各視圖中的正確投影形狀；(3) 隱藏線（虛線）應僅用於表達被遮擋的邊緣，不可與實線混用。實務上應先判斷前視圖最能表達物件特徵的方向，再依投影法則推導其他視圖。"
學員答題分佈
①0%
②0%
③0%
④0%
