Q60.
下列正確的去角標註為
電腦輔助機械設計製圖 · 丙級 · 尺度 · Q60
難易度分析
3 / 5
本題要求考生能精確辨識機械製圖中倒角標註的標準格式，需對尺寸線方向、延伸線配置及符號標示位置等細節有精準的掌握，才能從視覺上區分正確與錯誤的標註方式。
正確答案：①

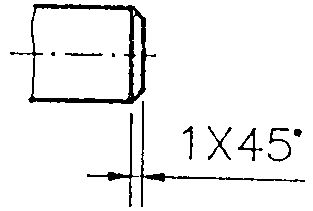

① :符合 CNS 標準的去角（倒角）標註規範，正確標示倒角寬度與角度，尺寸線與延伸線的配置符合機械製圖標準。
:符合 CNS 標準的去角（倒角）標註規範，正確標示倒角寬度與角度，尺寸線與延伸線的配置符合機械製圖標準。錯誤選項解析
- ②
:倒角標註的尺寸線方向或箭頭位置錯誤，未正確指向倒角斜面，不符合製圖標註原則。 - ③

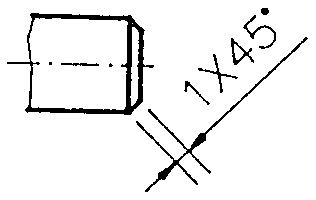

:倒角的數值標示位置或標註符號使用不當，可能將角度與寬度標示於錯誤的視圖位置。 - ④
:倒角標註的延伸線與尺寸線配置有誤，未遵循 45° 倒角應以「C×角度」或「寬度×角度」格式標註的規範。
Learning Tip
"去角（倒角）標註的核心考點在於：45° 倒角應以 C×寬度 或 寬度×角度 格式標註，尺寸線必須平行於倒角斜面，箭頭正確指向倒角邊緣。常見陷阱為混淆標註位置（誤標於非倒角視圖）或尺寸線方向錯誤。實務上需注意倒角標註應置於最能清楚表達形狀的視圖上。"
