Q68.

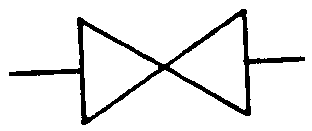

如下圖，在建築給排水及衛生設備圖例中，是用來表示
建築製圖應用-電腦繪圖 · 丙級 · 繪製圖樣 · Q68
難易度分析
2 / 5
本題考查對建築給排水標準圖例符號的基礎記憶能力，需能準確區分不同種類閥門的視覺表徵，屬於單一概念的對應辨識題。
正確答案：④閘閥
④ 閘閥:閘閥的標準圖例符號為兩個相對的三角形中間以垂直線連接，代表閘板升降控制流體通斷，符合CNS 建築給排水圖例標準之規定。
錯誤選項解析
- ① 逆止閥:逆止閥的圖例符號通常以箭頭方向表示單向流動特性，用於防止流體逆流，與題目所示之閘閥圖形不同。
- ② 球形閥:球形閥（又稱球閥）的圖例通常以圓形球體符號表示，其啟閉件為球體，與題目圖形不符。
- ③ 蝶閥:蝶閥的圖例特徵為中央帶有圓盤或蝶板符號，啟閉原理為旋轉圓盤控制流量，與題目所示符號不同。
Learning Tip
"建築給排水圖例中，閘閥、球形閥、蝶閥及逆止閥的符號極易混淆。關鍵辨別點在於：閘閥以雙三角加垂直線表示啟閉功能；逆止閥需標示流向箭頭；蝶閥中央有圓盤符號；球形閥則以球體圖形為特徵。實務上應熟記 CNS 標準圖例，避免於施工圖說中誤用閥類符號。"
學員答題分佈
①逆止閥0%
②球形閥0%
③蝶閥0%
④閘閥0%
此答題分佈是根據學員在 LongePass 模擬考等實際作答紀錄計算而成。與考友分享這道歷屆試題與詳細解析！
