下圖為已知等角立體圖，其正確的俯視圖和正視圖（第三角投影法）為

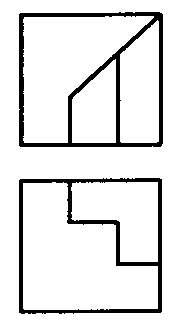

① :此選項的正視圖正確呈現三階梯狀輪廓，箭頭方向觀看時可見由右至左遞增的三層階梯立面，垂直分隔線對應各階梯的立面交界處。俯視圖的L型線條正確表示從上方觀看時，最高階（左側）與中間階的高度變化邊界，符合第三角投影法的視圖配置原則。

錯誤選項解析

• ② :此選項的俯視圖L型線條方向錯誤，將高度變化邊界置於左下角，與等角圖中階梯由右至左遞增的實際配置不符。正視圖雖呈現階梯輪廓，但與俯視圖的投影對應關係不一致，違反第三角投影法的視圖對齊原則。

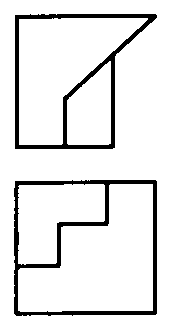

• ③ :此選項的俯視圖L型線條位於左上角，表示高度變化發生在左側區域，但等角圖顯示階梯是由右側最低往左側最高遞增，俯視圖的階梯邊界位置與實際幾何形狀不符。正視圖的階梯分隔線位置亦與等角圖的深度比例不一致。

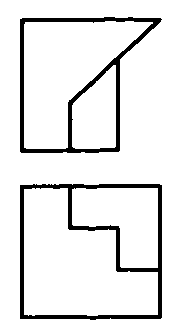

• ④ :此選項的俯視圖呈現倒L型且位於右上角，完全顛倒了階梯的實際配置方向。正視圖的階梯輪廓雖有斜線表示高度變化，但與俯視圖之間的長對正、高平齊投影關係錯誤，無法正確對應等角立體圖的幾何特徵。
