Q3.

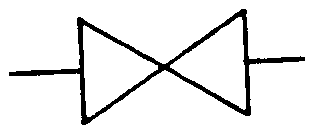

如下圖，在建築給排水及衛生設備圖例中，是用來表示
建築製圖應用-手繪圖 · 丙級 · 識圖 · Q3
難易度分析
2 / 5
此題屬於基礎的符號辨識，僅需對建築設備圖例有基本記憶即可選出答案。
正確答案：④閘閥
④ 閘閥:閘閥的圖例以閘板垂直升降的符號表示，其原理是利用楔形閘板上下移動來截斷或導通流體，為建築給排水系統中常見的全開全閉控制閥件。
錯誤選項解析
- ① 逆止閥:逆止閥的功能在於防止流體倒流，其圖例符號通常包含箭頭方向標示，與本圖所示之閘板結構不同。
- ② 球形閥:球形閥（又稱球閥）內部採用球形閥芯控制流體通斷，其圖例特徵為圓形符號，與本圖之閘板升降結構不符。
- ③ 蝶閥:蝶閥利用圓盤形閥板旋轉九十度來控制流量，圖例通常以圓圈內加斜線或蝶形表示，與本圖所示結構不同。
Learning Tip
"建築給排水圖例中，各類閥門的辨識關鍵在於閥芯結構形狀：閘閥為閘板升降、球形閥為球體旋轉、蝶閥為圓盤轉動、逆止閥則有單向流動箭頭。實務上閘閥僅適用於全開或全閉狀態，不適合用於流量調節，此為檢定常考之易混淆觀念。"
學員答題分佈
①逆止閥0%
②球形閥0%
③蝶閥0%
④閘閥0%
