Q33.

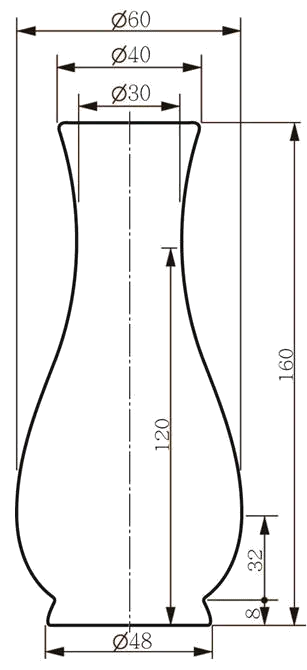

下圖為手拉坯小花瓶工作視圖，下列描述何者錯誤？
陶瓷手拉坯 · 丙級 · 識圖 · Q33
難易度分析
3 / 5
本題要求考生能正確識別迴轉體工件的視圖特性，並區分對稱造型與非對稱造型的差異，需對單視圖表達法有準確的理解方能判別選項之正誤。
正確答案：④小花瓶是扁瓶
④ 小花瓶是扁瓶:從視圖輪廓可見小花瓶為細頸鼓腹的直立瓶形，屬於迴轉體而非扁平狀，因此「小花瓶是扁瓶」的描述錯誤。
錯誤選項解析
- ① 是小花瓶的前視圖:此視圖確實為小花瓶的前視圖，能清楚呈現瓶身的高度輪廓與口徑、腹徑、底徑等尺寸關係，描述正確。
- ② 是小花瓶的側視圖:手拉坯製品多為旋轉對稱的圓柱形體，前視圖與側視圖輪廓相同，因此此圖亦可視為側視圖，描述正確。
- ③ 只要一個視圖便可說明小花瓶大小:由於手拉坯小花瓶屬於迴轉體（旋轉對稱），單一視圖配合尺寸標註即可完整表達形狀與大小，符合單視圖表達法原則，描述正確。
Learning Tip
"迴轉體工件的視圖表達是識圖常考重點。旋轉對稱的工件（如圓瓶、圓盤）只需單一視圖即可完整表達，因為其前視圖與側視圖相同。常考陷阱在於混淆扁瓶（非對稱扁平造型）與直立瓶形（迴轉體）的判斷，需從輪廓線是否為對稱軸線來辨識。"
學員答題分佈
①是小花瓶的前視圖0%
②是小花瓶的側視圖0%
③只要一個視圖便可說明小花瓶大小0%
④小花瓶是扁瓶0%
