Q49.

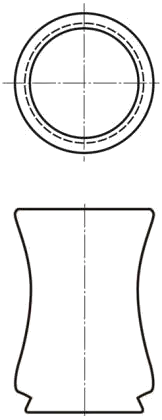

在一個對稱的視圖上，半剖視圖就是用割面線將物件切除
陶瓷手拉坯 · 丙級 · 識圖 · Q49
難易度分析
3 / 5
本題考查對特定製圖術語定義的精確掌握，選項中包含容易與術語名稱產生直覺聯想的干擾項，要求考生必須區分呈現結果與切除量之間的差異。
正確答案：④四分之一
④ 四分之一:半剖視圖用於對稱物件，割面線通過對稱中心切除四分之一，使視圖同時呈現一半內部剖面與一半外部形狀。
錯誤選項解析
- ① 全部:全剖視圖才是將物件全部切除以顯示內部結構，半剖視圖並非全部切除。
- ② 四分之三:切除四分之三會導致視圖失去大部分的外部輪廓，不符合半剖視圖保留一半外觀的原則。
- ③ 二分之一:「半剖」名稱易與二分之一混淆，但半剖視圖是指「展示一半剖面、一半外觀」，實際切除量為四分之一。
Learning Tip
"半剖視圖的核心考點在於區分「展示一半」與「切除多少」的差異。常考陷阱是將「半剖」直覺聯想為切除二分之一，實際上是切除四分之一以保留對稱物件的一半外觀與一半剖面。此觀念在CNS 工程製圖標準中為基礎重點。"
學員答題分佈
①全部0%
②四分之三0%
③二分之一0%
④四分之一0%
