Q10.

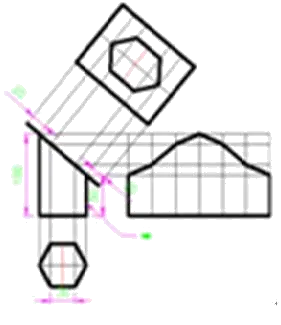

下圖是採取何種展開法？
金屬成形 · 丙級 · 識圖與製圖 · Q10
難易度分析
2 / 5
本題考查鈑金展開基本技法的識別能力，需根據圖形特徵判斷素線的幾何關係，屬於基礎概念的應用。
正確答案：②平行線法
② 平行線法:平行線法適用於所有素線互相平行的立體表面展開，如稜柱體與圓管的展開。其原理是利用相鄰素線間的平行關係，將各素線實長依次排列於展開面上，為鈑金加工中最基本的展開技法。
錯誤選項解析
- ① 三角形法:三角形法適用於將複雜曲面分割為若干三角形進行展開，常用於天圓地方或異形接管等無法以平行線或放射線處理的工件，與本圖所示的展開原理不符。
- ③ 放射線法:放射線法適用於所有素線交於一點的錐體或稜錐體展開，其原理是利用各素線匯聚於頂點的特性進行扇形展開，與本圖所示的平行結構特徵不符。
- ④ 梯形法:梯形法並非鈑金展開的標準方法，國家標準（CNS）與技能檢定規範中並無此展開技法，屬干擾選項。
Learning Tip
"展開法的判別關鍵在於觀察素線的幾何關係：素線互相平行者用平行線法（圓管、方管），素線交於一點者用放射線法（錐體），兩者皆不適用時才用三角形法（天圓地方、彎頭）。實務上最常混淆平行線法與放射線法，需先判斷工件是否有頂點匯聚特徵。"
學員答題分佈
①三角形法0%
②平行線法0%
③放射線法0%
④梯形法0%
