Q51.

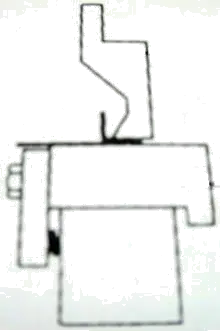

下圖使用ＮＣ折床何種上模？
金屬成形 · 丙級 · 彎曲成形 · Q51
難易度分析
3 / 5
此題目要求考生能正確辨識不同種類上模的外部形態與對應的加工用途，屬於需要掌握專業工具特徵的辨識類問題。
正確答案：④壓邊刀
④ 壓邊刀:壓邊刀專用於折邊（Hemming）或壓平作業，可將工件邊緣壓合或折疊，圖示所示即為壓邊刀之典型結構與應用情境。
錯誤選項解析
- ① 標準刀:標準刀為最常見的通用型上模，適用於一般角度的V型彎曲加工，其刀刃形狀呈標準V型，不具備壓邊功能。
- ② 扁線刀:扁線刀主要用於窄幅折彎或特殊成形，其刀刃較薄且寬度有限，用於空間受限的加工情境，與圖示用途不符。
- ③ 小框刀:小框刀適用於局部成形或小範圍彎曲作業，其結構為框型設計，用於特定區域加工，非用於壓邊操作。
Learning Tip
"NC折床上模辨識為金屬成形丙級常見考題，需熟悉各類上模之外觀特徵與用途差異。壓邊刀與標準刀最易混淆，關鍵在於壓邊刀具有平坦壓合面而非V型刀刃。實務操作時應依工件形狀與加工目的正確選模，避免模具損壞或成形不良。"
學員答題分佈
①標準刀0%
②扁線刀0%
③小框刀0%
④壓邊刀0%
