Q84.

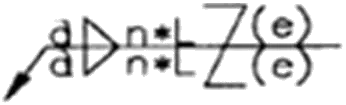

左圖銲接符號表示
一般手工電銲 · 單一級 · 識圖與製圖 · Q84
難易度分析
2 / 5
此題考查對銲接標準符號的圖形辨識能力，需精確區分銲接接頭類型（開槽或填角）以及銲接方式（連續或斷續）的標示差異，屬於基本定義的對照分析。
正確答案：②I 形開槽斷續銲
② I 形開槽斷續銲:圖中符號包含 s（喉厚）、n（段數）、l（每段長度）、e（間距） 及虛線，符合 I 形開槽斷續銲 的標準標示法，表示以指定間距進行分段銲接。
錯誤選項解析
- ① I 形開槽連續銲:I 形開槽連續銲的符號應為實線表示連續銲道，不含間距與段數標註，與圖中虛線表示的斷續銲接不符。
- ③ 交錯填角銲:交錯填角銲 的符號應在基準線上下兩側均有銲接符號且呈交錯配置，圖中僅單側標示且為開槽銲接符號，非填角銲接。
- ④ 連續填角銲:連續填角銲 的符號應為三角形填角銲接符號搭配實線，不含段數與間距參數，與圖中開槽銲接及斷續標示不符。
Learning Tip
"斷續銲接符號 的關鍵識別在於虛線基準線與 n*l(e) 參數組合，代表段數、長度與間距。常考陷阱為混淆 開槽銲（I形、V形等）與 填角銲（三角形符號），以及 連續（實線）與 斷續（虛線）的差異。實務上斷續銲接用於不需全長銲透之結構，可節省材料並減少變形。"
學員答題分佈
①I 形開槽連續銲0%
②I 形開槽斷續銲0%
③交錯填角銲0%
④連續填角銲0%
