Q88.

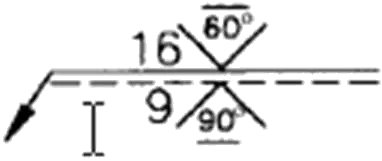

如下圖示，銲接符號表示銲道
一般手工電銲 · 單一級 · 識圖與製圖 · Q88
難易度分析
3 / 5
本題考查對銲接符號標準位置與數值定義的精確判讀，需區分基準線上下方所對應的施工側，以及角度數值與深度尺寸的差異。
正確答案：①箭頭邊開槽60°
① 箭頭邊開槽60°:根據 CNS 銲接符號 標準，當開槽角度標示於基準線下方時，表示 箭頭邊 需進行開槽加工，圖示中的 60° 即為開槽角度。
錯誤選項解析
- ② 箭頭對邊開槽60°:若為箭頭對邊開槽，符號應標示於基準線 上方，而非下方。此選項混淆了符號位置的判讀規則。
- ③ 箭頭邊銲道深度90°:圖示中的數值代表 開槽角度，而非銲道深度。銲道深度通常以有效喉厚或滲透深度標示，單位為 mm 而非角度。
- ④ 箭頭對邊銲道深度90°:此選項同時存在兩項錯誤：符號位置判讀錯誤（應為箭頭邊）且數值意義錯誤（應為開槽角度而非深度）。
Learning Tip
"銲接符號判讀 的核心在於記住「基準線下方＝箭頭邊、基準線上方＝箭頭對邊」的規則。常考陷阱包括混淆 開槽角度 與 銲道尺寸 的標示意義，以及誤判符號上下位置對應的施工側。實務上應熟記 CNS 2473 銲接符號標準，避免現場施工錯誤。"
學員答題分佈
①箭頭邊開槽60°0%
②箭頭對邊開槽60°0%
③箭頭邊銲道深度90°0%
④箭頭對邊銲道深度90°0%
