Q50.
根面係指
氬氣鎢極電銲 · 單一級 · 識圖與製圖 · Q50
難易度分析
2 / 5
本題屬於基礎專業術語的圖解辨識，要求考生精確連結專有名詞與焊接接頭各部位的幾何特徵。考點在於不同部位在圖示中的細微差異，考生必須熟悉各項加工位置的定義，才能在多個相似的影像標註中進行準確區分。
正確答案：①

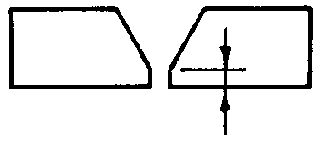

① :此圖顯示單V型對接接頭的根面（Root Face），指坡口加工後在接頭根部所保留的未開坡口的直邊部分，其作用為防止熔穿並控制熔透深度。
:此圖顯示單V型對接接頭的根面（Root Face），指坡口加工後在接頭根部所保留的未開坡口的直邊部分，其作用為防止熔穿並控制熔透深度。錯誤選項解析
- ②
:此圖顯示的是根部間隙（Root Gap），指兩焊件坡口根部之間的間隔距離，用於確保焊條或焊絲能伸入根部以達成完全熔透，並非根面。 - ③
:此圖顯示的是搭接接頭（Lap Joint）的搭接長度，屬於不同接頭形式的尺寸標示，與V型坡口的根面無關。 - ④

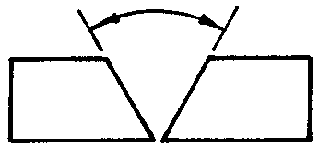

:此圖顯示的是坡口角度（Groove Angle），指兩坡口面之間的夾角，用於控制焊接作業空間與熔敷金屬量，並非根面。
Learning Tip
"根面又稱鈍邊，在V型、U型坡口中均存在，其主要功能為支撐熔池防止熔穿；常考陷阱為混淆根面、根部間隙、坡口角度三者之定義與圖示位置，實務上根面過小易導致燒穿，過大則造成未熔透缺陷。"
