Q58.
"
"左圖之銲接，以銲接符號來表示為
氬氣鎢極電銲 · 單一級 · 識圖與製圖 · Q58
難易度分析
3 / 5
本題測驗將實務施工狀態轉化為標準工程圖號的能力，考生需具備對符號幾何特徵與基準線空間配置的轉譯技巧。選項中包含多種相似符號與方位的組合，屬於需要精確辨識細節、排除相似幾何圖形干擾的結構化題型。
正確答案：①

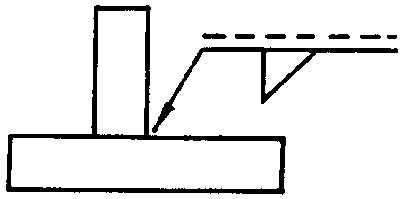

① :此為正確的角銲符號表示法。銲接符號的三角形（角銲符號）置於基準線下方，代表銲接位於箭頭側（arrow side），與左圖所示在T型接頭單側進行角銲的实际情况完全吻合。
:此為正確的角銲符號表示法。銲接符號的三角形（角銲符號）置於基準線下方，代表銲接位於箭頭側（arrow side），與左圖所示在T型接頭單側進行角銲的实际情况完全吻合。錯誤選項解析

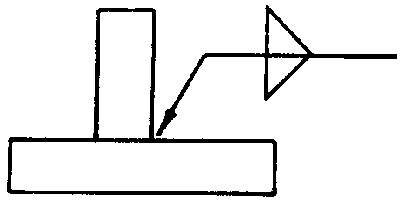

- ②

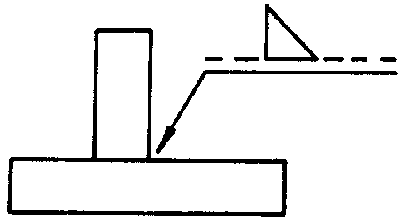

:此符號將三角形置於基準線上方，代表銲接位於非箭頭側（other side），與題目所示在箭頭側進行角銲的圖示不符，屬於箭頭側/非箭頭側判斷錯誤。 - ③
:此符號使用的是V型開槽符號（三角形頂點朝右），代表開槽銲接而非角銲。題目所示為T型接頭的角銲，應使用直角三角形符號，此為銲接種類符號混淆的錯誤。 - ④

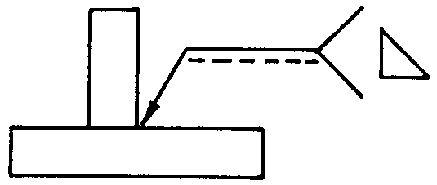

:此符號在基準線末端附加了尾部符號（tail）且三角形位置配置異常，尾部通常用於標註銲接程序或補充說明，但此圖的符號組合不符合標準角銲符號的規範表示法。
Learning Tip
"本題核心考點為銲接符號的箭頭側與非箭頭側判讀：三角形符號在基準線下方＝箭頭側銲接，在上方＝非箭頭側銲接。常考陷阱包括混淆角銲符號（直角三角形）與開槽符號（V型、U型等），以及誤判箭頭指向與符號位置的對應關係。實務上應熟記CNS標準銲接符號圖例。"
