Q39.

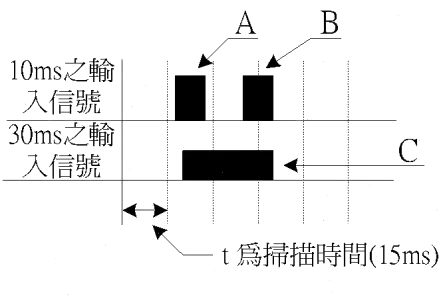

如下圖可程式控制器掃描一週的時間（scan time）為15ms，現有兩個輸入信號，其中一個輸入信號的動作時間為10ms，另一個是30ms，若依照下列輸入信號與掃描時間的關係圖所示，哪一點的輸入信號將無法正確地被PLC 讀取？
室內配線─屋內線路裝修 · 甲級 · 電力系統監控工程裝修 · Q39
難易度分析
3 / 5
本題為單一選擇題，主要測驗自動化控制系統中輸入信號取樣原理的直接應用。題目結合數值條件與圖示位置對照，核心在於釐清信號持續寬度與系統掃描週期的關係。選項設計具基礎干擾性，旨在檢驗考生對關鍵技術法則的熟悉度，整體題型邏輯直線明確，屬常規概念套用型考題。
正確答案：①A
① A:A點的輸入信號動作時間為10ms，小於PLC的掃描時間15ms。由於PLC僅在每個掃描週期的輸入處理階段讀取輸入狀態，當信號脈衝寬度短於掃描週期時，可能落在兩次掃描之間而無法被正確取樣，導致信號遺失。
錯誤選項解析
- ② B:B點的輸入信號動作時間為30ms，大於掃描時間15ms，信號持續時間足以跨越至少一個完整的掃描週期，因此PLC能夠在輸入處理階段正確讀取該信號狀態。
- ③ C:C點的輸入信號動作時間同樣為30ms，滿足信號寬度大於掃描時間的取樣條件，PLC可於掃描週期中正確偵測到此輸入信號。
- ④ 無法判斷:此題可依據PLC掃描週期與信號取樣原理進行明確判斷。當輸入信號的動作時間（脈衝寬度）小於掃描時間時即可能遺失，因此並非無法判斷。
Learning Tip
"PLC掃描時間（Scan Time）是決定輸入信號能否被正確讀取的關鍵參數。依據取樣定理實務應用，輸入信號的最小動作時間必須大於PLC掃描週期，否則信號可能落在兩次輸入取樣之間而遺失。常考陷阱為混淆「信號動作時間」與「掃描時間」的大小關係，請記住：信號寬度 < 掃描時間 → 可能漏讀。在室內配線監控系統設計時，應確保所有感測器或開關信號的持續時間符合此原則，必要時需使用中斷輸入或高速計數器處理短脈衝信號。"
