Q40.

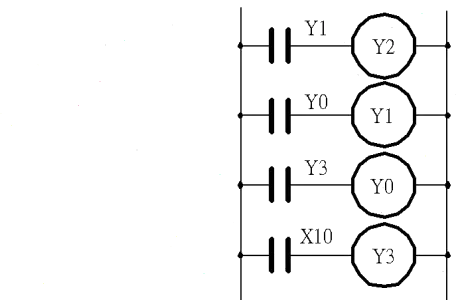

下圖所示為可程式控制器（PLC）階梯圖（Ladder），其中X10 為輸入，Y0-Y3 為輸出，假設PLC 是以由左至右、由上至下的水平掃描方式執行應用程式，當PLC 運轉後，若考慮PLC 的掃描週期，則X10 閉合，Y3 動作（最快1T、最慢2T，其中T 為PLC 的掃描週期），其餘Y0-Y2 的動作時序圖分別應為（PLC 階梯圖）
室內配線─屋內線路裝修 · 甲級 · 電力系統監控工程裝修 · Q40
難易度分析
3 / 5
本題為單一選擇題，結構上高度依賴視覺圖資的判讀與邏輯轉換。題目要求將控制圖的連鎖關係對應至時間軸上的狀態變化，選項設計為多種時序組合，具備典型的圖形比對特性。考生需熟練掌握基礎運作規則與週期延遲概念，並具備逐一對照排除的能力即可作答，未涉及複雜計算或多重概念交織，屬標準的圖解推演題型。
正確答案：③

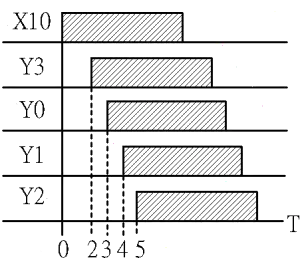

③ :此時序圖正確顯示 Y3 在 T=2 動作、Y0 在 T=3 動作、Y1 在 T=4 動作、Y2 在 T=5 動作。PLC 採水平掃描，第一掃瞄週期 X10 閉合使 Y3 激磁（T=2）；第二週期 Y3 接點閉合使 Y0 激磁（T=3）；第三週期 Y0 接點閉合使 Y1 激磁（T=4）；第四週期 Y1 接點閉合使 Y2 激磁（T=5），完全符合階梯圖的連鎖邏輯與掃描週期特性。
:此時序圖正確顯示 Y3 在 T=2 動作、Y0 在 T=3 動作、Y1 在 T=4 動作、Y2 在 T=5 動作。PLC 採水平掃描，第一掃瞄週期 X10 閉合使 Y3 激磁（T=2）；第二週期 Y3 接點閉合使 Y0 激磁（T=3）；第三週期 Y0 接點閉合使 Y1 激磁（T=4）；第四週期 Y1 接點閉合使 Y2 激磁（T=5），完全符合階梯圖的連鎖邏輯與掃描週期特性。錯誤選項解析
- ①

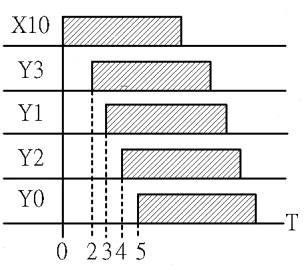

:此時序圖顯示 Y1 在 T=2 動作、Y2 在 T=3 動作、Y0 在 T=5 動作，順序錯誤。根據階梯圖由上至下掃描，Y3 直接受 X10 控制應最先動作，之後依 Y0→Y1→Y2 的連鎖順序遞延，此選項的動作順序與 PLC 掃描邏輯不符。 - ②

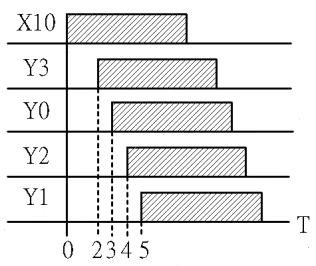

:此時序圖顯示 Y0 在 T=2 動作、Y2 在 T=3 動作、Y1 在 T=5 動作，順序錯誤。正確順序應為 Y3（T=2）→Y0（T=3）→Y1（T=4）→Y2（T=5），此選項將 Y1 與 Y2 的動作時序顛倒，不符合階梯圖中 Y0 接點控制 Y1、Y3 接點控制 Y0 的連鎖關係。 - ④

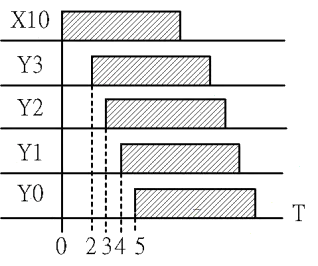

:此時序圖顯示 Y2 在 T=2 動作、Y1 在 T=3 動作、Y0 在 T=5 動作，順序完全顛倒。根據階梯圖結構，Y2 位於最上層但受 Y1 控制，應最後動作；Y0 受 Y3 控制應在 Y3 之後動作，此選項違反 PLC 由上至下掃描且輸出狀態於下一週期才反映的運作原理。
Learning Tip
"PLC 掃描週期與階梯圖執行順序 是室內配線檢定的常考重點。關鍵在於理解：(1) PLC 採 由左至右、由上至下 的掃描方式；(2) 輸出線圈的狀態變更需等到 下一個掃描週期 才會反映在接點上；(3) 本題為連鎖控制，Y3 直接受 X10 控制故最快動作（1T），其餘依 Y0→Y1→Y2 順序各延遲 1T。容易混淆的是將階梯圖位置與動作順序直接對應，實際上應依據 接點與線圈的控制關係 判斷時序。"
