Q89.

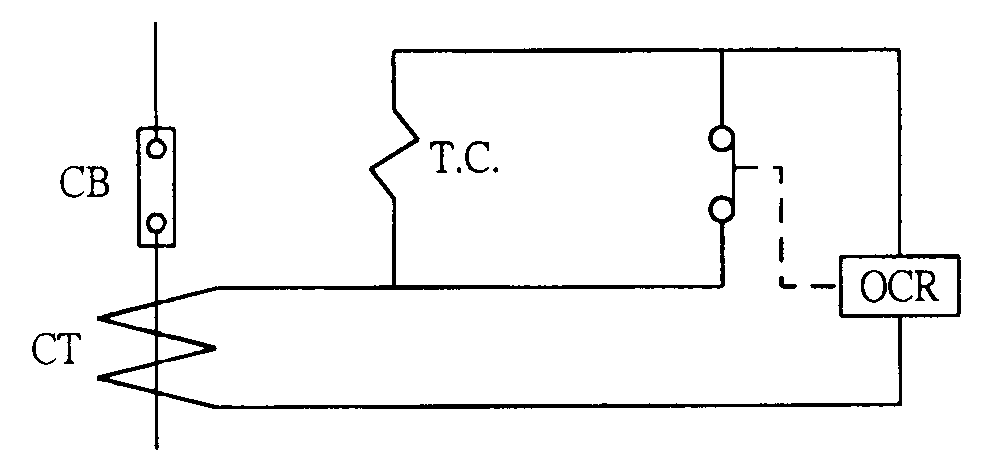

如下圖所示為過載保護電路圖，係使用過電流電驛，而於過載時，由比流器(CT)之二次電流，使斷路器跳脫，此電路
工業配線 · 甲級 · 高壓配電盤（箱）及控制盤裝置 · Q89
難易度分析
4 / 5
題目要求判斷過載保護電路圖的正確性，需理解 CT 二次側必須閉合、電驛接線規範，並辨識圖中潛在的安全風險，因而評定為高難度。
正確答案：②錯誤不可使用
② 錯誤不可使用:該過載保護電路圖接線方式錯誤，比流器二次側 不可開路或接線不當，否則會產生危險高壓且無法正確驅動 過電流電驛 使斷路器跳脫，故錯誤不可使用。
錯誤選項解析
- ① 正確可用:此電路圖存在接線錯誤，過電流電驛(OCR) 與 比流器(CT) 的二次側迴路配置不符合標準規範，故不可判定為正確可用。
- ③ 正確與否不能判斷:此電路可依據 CNS標準 與電驛保護原理明確判斷其正確性，並非不能判斷，而是明確為錯誤接線。
- ④ 為常用者:正確的 過電流保護電路 應將 CT 二次側正確串接至電驛線圈，此圖所示並非 常用正確接法，故不屬於常用者。
Learning Tip
"過電流電驛(OCR) 保護電路中，比流器(CT)二次側絕對不可開路，否則會感應出危險高壓危及人員與設備。常見考點為 CT 極性接反、二次側未接地或電驛線圈接線錯誤。實務上須確認 CT 二次側形成完整閉迴路，並依 CNS 14382 規範正確配線，方能確保過載時斷路器可靠跳脫。"
學員答題分佈
①正確可用0%
②錯誤不可使用0%
③正確與否不能判斷0%
④為常用者0%
