Q2.

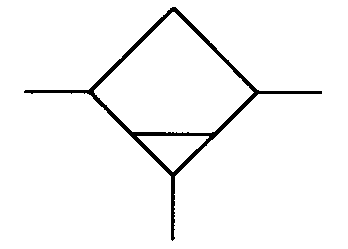

如下圖流體符號表示
工業配線 · 甲級 · 設計繪圖 · Q2
難易度分析
3 / 5
此題需要對氣壓系統符號的基本分類和操作模式有清晰認識，並能辨別同類符號間的細微差異。雖為單選，但因涉及多重概念（集水器 vs 乾燰器、手動 vs 自動）且設有常見陷阱，故評為中等難度。
正確答案：②手動放水集水器
② 手動放水集水器:手動放水集水器用於氣壓系統中收集冷凝水並需人工操作排放，其CNS標準符號以集水杯形狀搭配手動閥操作標示表示，符合題圖所示之流體符號。
錯誤選項解析
- ① 自動放水集水器:自動放水集水器具備自動排水機制，通常利用浮球閥或電子感應控制排水，圖示符號會包含自動控制元件標記，與題圖所示的手動操作符號不符。
- ③ 自動放水乾燥器:自動放水乾燥器的功能是去除壓縮空氣中的水分並具備自動再生或排水功能，屬於乾燥設備而非單純的集水容器，符號結構與集水器不同。
- ④ 手動放水乾燥器:手動放水乾燥器雖為手動操作，但乾燥器主要功能為吸附水分（如使用矽膠或分子篩），其符號會包含乾燥劑層標示，與集水器的圖示結構有本質差異。
Learning Tip
"在氣壓系統符號判讀中，集水器（Trap）與乾燥器（Dryer）的功能與符號結構截然不同：集水器用於收集並排出冷凝水，乾燥器則用於降低空氣露點。常考陷阱在於混淆自動與手動操作方式的符號差異，自動型通常帶有控制線或感應元件標記，手動型則以簡化符號表示。實務上應熟記CNS 2139流體動力符號標準。"
