Q3.

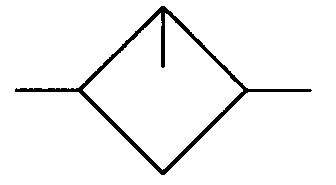

下圖符號表示
工業配線 · 甲級 · 設計繪圖 · Q3
難易度分析
2 / 5
題目僅測試對氣壓系統常用符號的識別，選項與符號特徵直接對應，無複雜計算或多重概念結合，因而被評為簡易。
正確答案：④潤滑器
④ 潤滑器:潤滑器（Lubricator）為氣壓系統中將潤滑油霧化後混入壓縮空氣的元件，其標準符號特徵為菱形外框搭配油滴或油霧圖示，符合此圖的符號結構。
錯誤選項解析
- ① 無排水器:無排水器表示該元件未配備任何冷凝水排除裝置，但此符號實際代表的是具有特定功能的氣壓元件，並非單純無附加裝置的基礎元件。
- ② 附手動排水器:附手動排水器的符號應包含手動操作機構的圖示標記，而此符號的結構特徵顯示其為提供油霧潤滑功能的元件，與排水功能無關。
- ③ 附自動排水器:附自動排水器的符號會標示自動控制機構的特定圖形，此符號的幾何結構與自動排水閥的標準符號不符，故為錯誤判讀。
Learning Tip
"此類題型常考氣壓元件標準符號的辨識，需特別區分潤滑器、過濾器、調壓閥及排水器的符號差異。潤滑器符號的核心特徵是菱形框內含油霧化圖示，而排水器符號則會標示手動或自動閥的結構。實務上氣壓三點組合（過濾器＋調壓閥＋潤滑器）為最常考的重點組合。"
學員答題分佈
①無排水器0%
②附手動排水器0%
③附自動排水器0%
④潤滑器0%
