Q53.

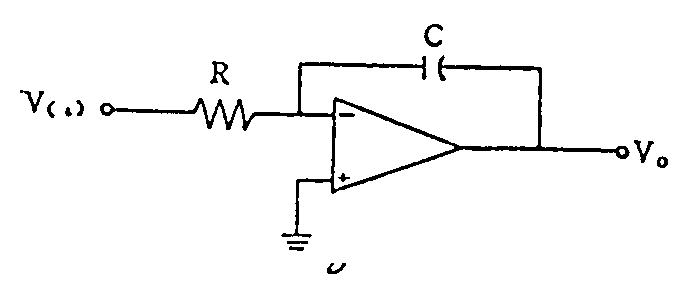

就基本運算放大電路而言，如圖所示為何種電路？
汽車修護 · 甲級 · 汽車電系 · Q53
難易度分析
2 / 5
此題著重於標準電路圖的直接辨識能力，取決於單一元件配置位置的特徵對應。各選項分別對應不同的基礎運算放大器架構，圖形結構差異清晰且缺乏交叉干擾的進階條件。解答過程無需邏輯推演或公式計算，僅需依靠對基本電路符號與佈線位置的直接記憶即可判別，屬單點概念直譯型試題。
正確答案：④積分運算電路
④ 積分運算電路:積分運算電路的特徵是在運算放大器的回授路徑使用電容，輸入端則串接電阻，利用電容的充放電特性對輸入電壓進行時間積分運算，輸出電壓與輸入電壓的積分成正比。
錯誤選項解析
- ① 反相放大電路:反相放大電路的特徵是輸入訊號經由電阻接至運算放大器的反相輸入端，且回授元件為電阻而非電容，輸出與輸入相位相反。
- ② 正相放大電路:正相放大電路的輸入訊號直接接至非反相輸入端，回授網路同樣使用電阻分壓，輸出與輸入相位相同，不具備積分功能。
- ③ 訊差放大電路:訊差放大電路（差動放大電路）同時利用反相與非反相兩個輸入端，對兩輸入訊號的差值進行放大，回授元件均為電阻。
Learning Tip
"本題核心考點為運算放大器回授元件的辨識。積分電路使用電容作為回授元件，微分電路則將電容置於輸入端而回授用電阻，兩者極易混淆。切記：回授路徑有電容即為積分電路，輸入端有電容則為微分電路。"
