Q91.

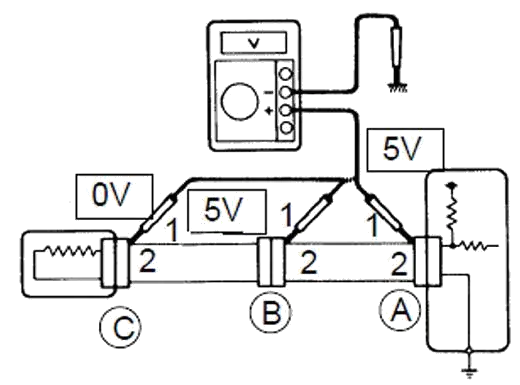

如圖所示使用三用電錶檢測A、B、C 接頭之1 與2 電路，測得A1=5V、B1=5V、C1=0V，維修方式下列敘述何者錯誤？
汽車修護 · 甲級 · 汽車電系 · Q91
難易度分析
4 / 5
複選題型需完整辨識所有選項之對錯，且題幹採反向問答設計，要求考生具備嚴謹的電路分段診斷邏輯。題目結合電路圖解讀與電壓數據分析，需先準確定位故障區段，再反向篩選不適用的維修手段，多層邏輯推演與低容錯率構成主要挑戰。
正確答案 (複選)：①, ③, ④
- ① 更換感知器:檢測結果顯示 5V 電源已到達 B 接頭但未到達 C 接頭，故障點在線路而非感知器，因此更換感知器無法解決問題。
- ③ 更換控制電腦:控制電腦已成功輸出 5V 參考電壓至 A 與 B 接頭，證明電腦輸出功能正常，更換電腦並非必要。
- ④ 另外接搭鐵線使搭鐵正常:本題故障點在於 電源線 (Vcc) 缺失而非接地線故障，另外接搭鐵線無法恢復 C1 的電源電壓。
錯誤選項解析
- ② 更換B 接頭至C 接頭間之線束:由於 B1 有電壓而 C1 無電壓，代表 B 至 C 之間的線路發生斷路或對地短路，此為正確的維修方向。
Learning Tip
"此類題目考點在於電路故障排除的邏輯判斷。應採取「分段量測法」來定位斷路位置：若 A、B 點電壓正常而 C 點異常，則故障點必在 B 與 C 之間。注意題目要求選出「錯誤」的維修方式，需先判定正確答案後再排除。"
學員答題分佈
①更換感知器0%
②更換B 接頭至C 接頭間之線束0%
③更換控制電腦0%
④另外接搭鐵線使搭鐵正常0%
