Q135.

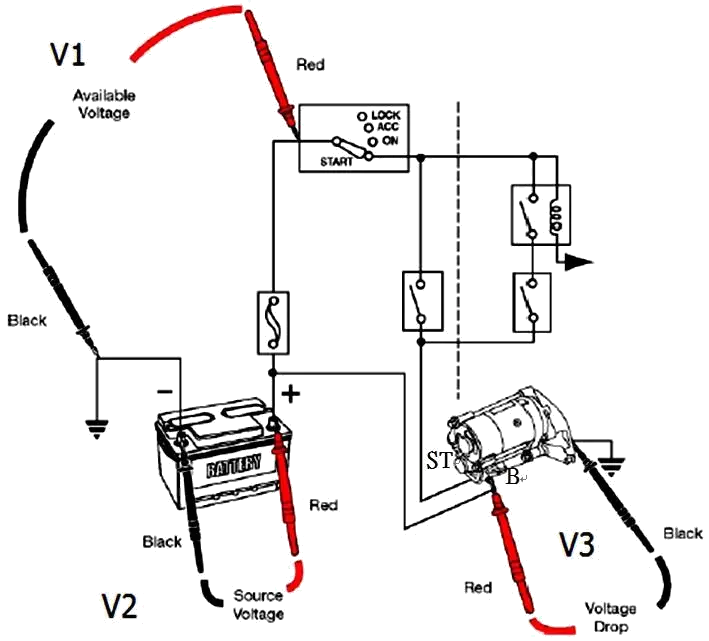

如圖所示為起動電路圖，當檢測時發現V1=10.5V，V2=10.8V，V3=0V，下列敘述何者錯誤？
汽車修護 · 甲級 · 汽車電系 · Q135
難易度分析
4 / 5
本題採複選題制且題幹要求選擇錯誤敘述，需同時處理否定式邏輯與多項選項的獨立驗證。數值條件與電路狀態之對應關係要求精準區分電壓下降成因與實際斷點位置，各選項設計具備高度相似性，易干擾判斷，需具備扎實的系統分析能力與細緻的邏輯推演，結構上屬認知負荷較高之綜合判別題型。
正確答案 (複選)：①, ②, ④
- ① 電瓶電容量不足:電瓶電壓低於 12V 雖代表電量不足，但 V1 與 V2 的電壓接近，顯示電源供應路徑正常，此選項並非導致 V3 為 0V 的主因，故為錯誤敘述。
- ② 電源與點火開關間線路電阻過大:V1 與 V2 之間僅有微小電壓差，表示線路電阻在可接受範圍內，並非導致啟動失效的關鍵，故為錯誤敘述。
- ④ 起動馬達磁場線圈斷路:V3 檢測的是主電源線路電壓，與磁場線圈是否斷路無直接關聯，故為錯誤敘述。
錯誤選項解析
- ③ 電源到啟動馬達B 端線路斷路:V3 為 0V 代表 B 端（主電源端）與車身地之間無電壓，符合線路斷路導致電壓無法傳遞至馬達的現象，此敘述正確。
Learning Tip
"本題考點在於電壓降 (Voltage Drop) 與電路診斷。V2 為源電壓，V1 為可用電壓，V3 為 B 端電壓。當 V3=0V 時，應優先判定主電源路徑斷路。考生需注意題目要求選擇「錯誤」的敘述，故所有不符合 V3=0V 現象的分析選項皆為答案。"
學員答題分佈
①電瓶電容量不足0%
②電源與點火開關間線路電阻過大0%
③電源到啟動馬達B 端線路斷路0%
④起動馬達磁場線圈斷路0%
