Q103.

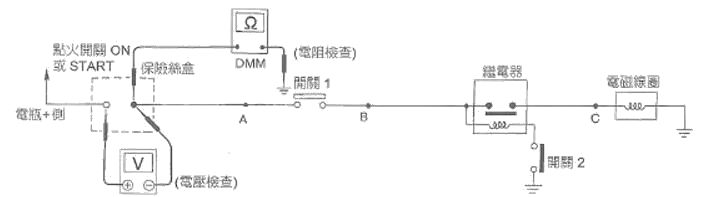

如圖所示拆除保險絲後，利用多功能數位電錶進行線路檢查，其檢測方法與結果下列敘述何者正確？
汽車修護 · 甲級 · 汽車電系 · Q103
難易度分析
4 / 5
此題為複選格式，須同時針對四種不同開關與量測狀態進行獨立評估，認知負荷較高。題幹結合電路圖判讀，需綜合運用量測數值變化，並精確區分正常電壓建立與異常對地短路之差異。選項敘述採用條件式情境設定，其中包含誘導性之正常電路行為描述，要求應試者具備扎實之線路隔離檢測概念與實務判讀能力，方能避免誤判。整體結構偏向實作應用與細節分辨，故評定為較高難度。
正確答案 (複選)：①, ②, ④
- ① 當開關1 及2 未按下，歐姆錶顯示為0Ω，則A 點有短路現象:當開關1及2均未按下（斷路狀態）時，歐姆錶顯示0Ω表示電流有非預期的導通路徑，即A點對搭鐵短路。正常情況下開路應顯示無窮大（OL），0Ω代表線路絕緣失效直接導通至搭鐵。
- ② 保險絲負載端到開關1 為導通，當拆除繼電器、開關1 按下，歐姆錶顯示為0Ω，則B 點有短路現象:拆除繼電器後切斷了正常電流路徑，此時按下開關1若歐姆錶仍顯示0Ω，表示B點存在對搭鐵短路。此為斷開負載法檢測短路的標準程序，排除繼電器及後續迴路後仍導通即判定B點短路。
- ④ 當開關1 未按下，電壓錶顯示為12V，則A 點有短路現象:當開關1未按下（應為斷路）時，電壓錶顯示12V表示A點對搭鐵短路導致電源電壓直接洩漏至測量點。正常情況下開路時該點不應測得電位，此現象代表絕緣不良造成漏電。
錯誤選項解析
- ③ 開關1 未按下，電壓錶顯示為0V，當開關1 及2 按下，電壓錶顯示為12V，則C 點有短路現象:此敘述為正常電路行為而非短路。開關未按下時電壓錶0V（迴路未形成），開關按下後電壓錶12V（電源正常供應至負載端），此為正常通路狀態。若C點短路則電壓應異常下降或保險絲熔斷。
Learning Tip
"汽車電系短路檢測常考歐姆錶法與電壓錶法的判讀差異：歐姆錶檢測需在斷電狀態下進行，0Ω代表短路、OL代表正常開路；電壓錶檢測在通電狀態下進行，異常電位分布可定位短路點。實務操作時應先拆除保險絲並斷開繼電器等負載元件，採用分段隔離法逐步縮小故障範圍，避免誤判。注意搭鐵短路與斷路的測量數值相反，切勿混淆。"
學員答題分佈
①當開關1 及2 未按下，歐姆錶顯示為0Ω，則A 點有短路現象0%
②保險絲負載端到開關1 為導通，當拆除繼電器、開關1 按下，歐姆錶顯示為0Ω，則B 點有短路現象0%
③開關1 未按下，電壓錶顯示為0V，當開關1 及2 按下，電壓錶顯示為12V，則C 點有短路現象0%
④當開關1 未按下，電壓錶顯示為12V，則A 點有短路現象0%
