Q105.

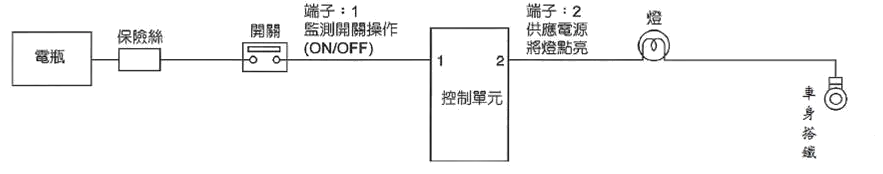

如圖所示車輛之控制單元電路，開關透過端子1 輸入電源訊號後，控制單元會透過端子2 供應電源使燈點亮，有關此電路故障之判斷，下列何者正確？
汽車修護 · 甲級 · 汽車電系 · Q105
難易度分析
4 / 5
本題為複選題型，須對各選項之電路狀態進行逐一驗證。內容高度依賴線路圖解分析，要求應試者穩定掌握電源訊號流向與保險絲保護機制，並嚴格區分不同故障現象之判斷邏輯，同時辨識常見之設計誤解陷阱。因涉及多項基礎概念之交錯比對與細節判讀，整體分析步驟與正確率門檻較高，故歸類於此難度等級。
正確答案 (複選)：①, ③
- ① 保險絲端與開關電源端短路，會使保險絲燒斷:保險絲的功能是在電路發生短路時產生過電流保護，當保險絲端與開關電源端短路時，電流會不經負載直接流通，導致電流過大而保險絲燒斷。
- ③ 端子2 至燈泡電源端短路或斷路，燈泡不作用:端子2為控制單元供應電源至燈泡的輸出端，若此處至燈泡電源端發生短路會使保險絲燒斷，若發生斷路則電源無法送達燈泡，兩種情況均會導致燈泡不作用。
錯誤選項解析
- ② 開關輸出端與控制單元端子1 間斷路，燈會亮起:開關輸出端與控制單元端子1間若發生斷路，控制單元將無法接收到電源輸入訊號，端子2便不會輸出電源，因此燈不會亮起，而非選項所述的會亮起。
- ④ 燈泡搭鐵端與車身短路，保險絲燒斷燈泡不亮:燈泡搭鐵端與車身搭鐵屬於正常迴路設計，車身即為搭鐵迴路的一部分，此情況不會造成短路，保險絲不會燒斷，燈泡應能正常點亮。
Learning Tip
"此類汽車電系故障診斷題型常考短路與斷路的判斷邏輯。關鍵在於理解：短路會使電流過大導致保險絲燒斷，斷路則使電流無法流通導致元件不作用。另外需注意搭鐵迴路是汽車電系的正常設計，搭鐵端接車身並非故障。實務檢修時應先確認電源端與搭鐵端的電壓值，再逐步排查控制訊號是否正常。"
學員答題分佈
①保險絲端與開關電源端短路，會使保險絲燒斷0%
②開關輸出端與控制單元端子1 間斷路，燈會亮起0%
③端子2 至燈泡電源端短路或斷路，燈泡不作用0%
④燈泡搭鐵端與車身短路，保險絲燒斷燈泡不亮0%
