Q115.

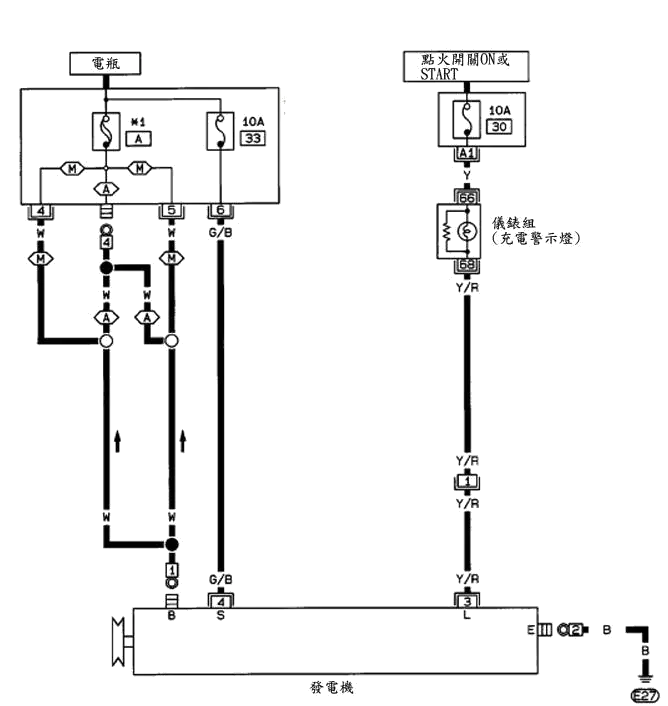

如圖所示為充電系統線路圖，有關充電系統之作用敘述下列何者錯誤？
汽車修護 · 甲級 · 汽車電系 · Q115
難易度分析
4 / 5
此題採用複選架構，要求考生對各項技術敘述進行獨立驗證，認知負載顯著提升。命題聚焦於專用端子功能之微觀差異與系統故障邏輯之因果辨析，選項間文義高度相似，需依賴精確的學理定義與電路架構理解方能排除干擾。此類題型強調知識內化與細節辨別能力，非淺層記憶可應付。
正確答案 (複選)：②, ④
- ② 發動後充電指示燈持續亮起表示電瓶電量不足:發動後充電指示燈持續亮起表示發電機未正常發電或充電迴路故障，而非單純電瓶電量不足。電瓶電量不足不會使充電燈在引擎運轉後持續點亮，此為常見誤導說法。
- ④ S 端子充電電壓高於電瓶電壓時，將電流回充到電瓶:S 端子為電壓偵測端子（Sense Terminal），用於偵測電瓶端電壓以回授至電壓調節器，並非用於回充電流至電瓶。實際充電電流是經由 B 端子（輸出端子）輸出至電瓶，此選項混淆了 S 端子與 B 端子的功能。
錯誤選項解析
- ① L 線頭之線色為黃底紅色線:L 端子為充電指示燈控制端子，其線色規範確實為黃底紅色線，此為日韓系車輛充電系統的標準線色配置。
- ③ 當充電警示燈燒毀，引擎運轉時發電機依舊能發電:發電機是否發電取決於轉子磁場線圈與整流子之作用，與充電警示燈是否燒毀無關。燈泡燒毀僅失去警示功能，發電機仍可正常輸出電壓。
Learning Tip
"本題考充電系統各端子功能辨識與充電指示燈作用原理。常考陷阱：① S 端子僅作電壓偵測回授，不輸出電流；② B 端子才是發電機主輸出端；③ L 端子控制充電指示燈，燈亮代表發電機不發電或充電迴路斷路；④ 充電燈持續亮起應檢查皮帶張力、整流子及電壓調節器，而非直覺認為電瓶沒電。"
學員答題分佈
①L 線頭之線色為黃底紅色線0%
②發動後充電指示燈持續亮起表示電瓶電量不足0%
③當充電警示燈燒毀，引擎運轉時發電機依舊能發電0%
④S 端子充電電壓高於電瓶電壓時，將電流回充到電瓶0%
