Q137.

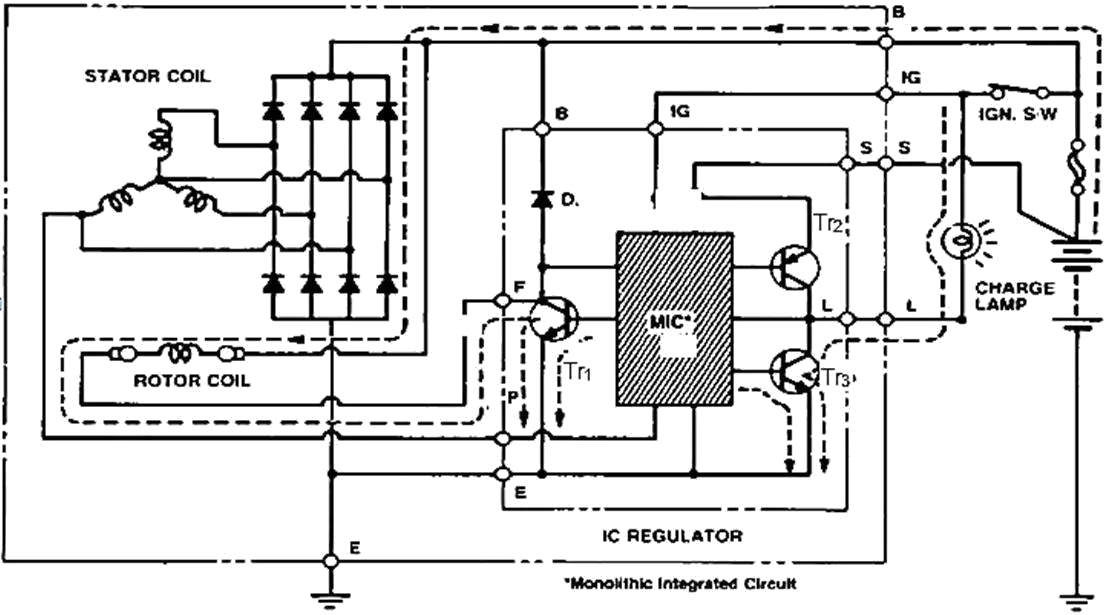

如圖所示為汽車充電電路圖，下列敘述何者正確？
汽車修護 · 甲級 · 汽車電系 · Q137
難易度分析
4 / 5
本題為複選形式，需同時檢核多個項目的技術細節，對選考者之專注力與判讀要求較高。題目高度依賴電路圖之結構解析，選項中刻意交叉安排了相似元件的功能描述與電流路徑，並設置了方向相反或名稱相近的技術陷阱。答對此類題型需具備對電路架構的整體掌握與精準的術語辨識能力，任何單一概念的模糊都可能導致失分。
正確答案 (複選)：②, ③
- ② Tr1 斷路會造成無法發電:Tr1 為電壓調節器中控制磁場線圈激磁電流的電晶體，若 Tr1 斷路則磁場線圈無法產生磁場，轉子無法建立磁場，導致發電機無法發電。
- ③ Tr2 斷路主要控制充電指示燈之作用:Tr2 在充電電路中主要負責充電指示燈的點滅控制，當 Tr2 斷路時會直接影響指示燈的正常作動，使指示燈失去充電狀態顯示功能。
錯誤選項解析
- ① L 端子線頭脫落會使充電指示燈亮起:L 端子主要用於控制充電指示燈迴路，當 L 端子線頭脫落時，指示燈迴路會形成開路，導致充電指示燈無法亮起而非亮起。
- ④ IG ON 後Tr3 會將電源送入靜子線圈:IG ON 後電源是送入磁場線圈（轉子）建立磁場，而非直接送入靜子線圈。靜子線圈是在轉子旋轉切割磁力線後才感應產生交流電，並非由電源直接供電。
Learning Tip
"汽車充電系統檢修時，需熟悉交流發電機內部整流子、電壓調節器與各端子功能（B、L、IG、S 端子）。常考陷阱為混淆磁場線圈（需外部供電激磁）與靜子線圈（感應發電）的作用差異，以及各電晶體（Tr1、Tr2、Tr3）在電路中的分工。實務上，充電指示燈異常是判斷充電系統故障的重要依據，L 端子斷路會使指示燈不亮，而非一直亮。"
學員答題分佈
①L 端子線頭脫落會使充電指示燈亮起0%
②Tr1 斷路會造成無法發電0%
③Tr2 斷路主要控制充電指示燈之作用0%
④IG ON 後Tr3 會將電源送入靜子線圈0%
