Q151.

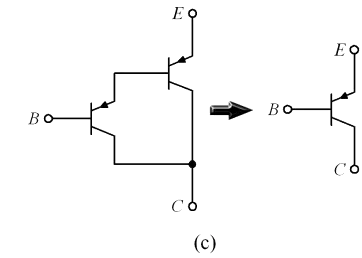

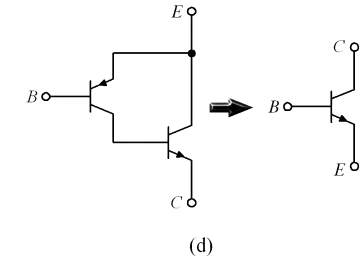

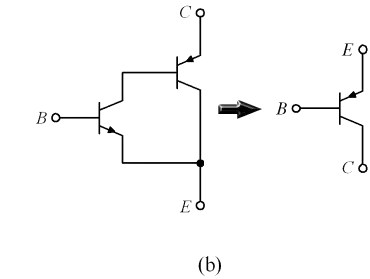

如下圖所示電路，已知β P=20 和β
=50，I SP=10 -1 4 試計算電流增益
視聽電子 · 甲級 · 無線電學 · Q151
難易度分析
3 / 5
此題屬固定公式與核心架構特性的直接應用，命題結構透過排布單一參數與常見運算誤區作為誘答選項，設計出標準的干擾機制。考生僅需掌握該電路架構的基本增益規律即可排除干擾，無須進行多步驟推演或辨析特殊例外條件，整體呈現基礎概念應用的典型題型結構。
正確答案：④1000
④ 1000:達靈頓配對（Darlington Pair）的總電流增益約等於兩顆電晶體 β 值的乘積，即 β_total ≈ β_P × β_n = 20 × 50 = 1000，此為達靈頓架構的核心特性。
錯誤選項解析
- ① 20:20 僅為第一顆電晶體的 β 值（β_P），並非達靈頓配對的總電流增益，此數值忽略了第二級電晶體的放大作用。
- ② 50:50 僅為第二顆電晶體的 β 值（β_n），同樣未考慮兩級電晶體串聯後的整體增益效果。
- ③ 70:70 是將兩個 β 值直接相加（20+50）的錯誤算法，達靈頓配對的總增益應為兩級 β 值的乘積而非加總。
Learning Tip
"本題考點為 達靈頓配對電路 的電流增益計算。常見陷阱是將兩級 β 值誤用加法而非乘法，或僅取單一電晶體的 β 值作答。實務上達靈頓結構廣泛應用於高輸入阻抗與大電流驅動場合，需牢記總增益公式 β_total ≈ β₁ × β₂。"
學員答題分佈
①200%
②500%
③700%
④10000%
此答題分佈是根據學員在 LongePass 模擬考等實際作答紀錄計算而成。與考友分享這道歷屆試題與詳細解析！
