Q211.

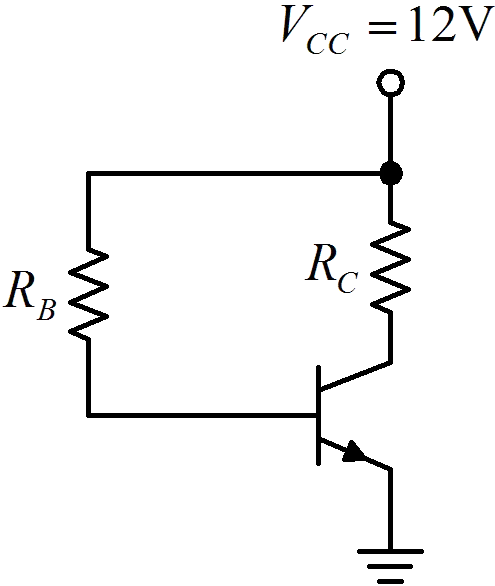

如下圖電路所示，已知電晶體之V BE=0.7V，VCE (s at)=0.2V，β=100。若欲設計電晶體工作在主動區(active region)，則以下列的RC、R E 值組合，何者較適當？
視聽電子 · 甲級 · 無線電學 · Q211
難易度分析
3 / 5
本題採複選形式，要求逐項評估電阻參數對偏壓狀態之影響。解題需具備基礎電路觀念，能從數值量級判斷工作點位置，並熟悉各工作區之邊界特徵。因須同時處理多組參數並進行邏輯比對，認知負荷高於單選題，然其核心仍屬典型電路分析架構，掌握基本設計原則即可應對，故歸納為中等難度。
正確答案 (複選)：①, ③
- ① RC=1KΩ:RC=1KΩ 為適當的集極電阻值。在主動區工作時，集極電阻不宜過大，以確保 VCE > VCE(sat)，使電晶體維持在放大區而非飽和區。
- ③ RE=200KΩ:RE=200KΩ 為適當的射極電阻值。射極電阻提供直流負回授，可穩定工作點(Q點)，此阻值能建立適當的射極偏壓。
錯誤選項解析
- ② RC=12KΩ:RC=12KΩ 過大，會導致集極電壓降過大，使 VCE 小於 VCE(sat)=0.2V，電晶體將進入飽和區而非主動區。
- ④ R E=1MΩ:RE=1MΩ 過大，會使射極電壓過高，導致基極-射極接面無法正常導通，電晶體可能進入截止區而無法正常工作。
Learning Tip
"此題考電晶體偏壓電路設計與工作區域判斷。關鍵在於理解：主動區需滿足 VBE=0.7V(導通) 且 VCE>VCE(sat)。RC 過大→飽和區、RE 過大→截止區，設計時需確保 Q點 位於負載線中段以獲得最大不失真輸出。"
學員答題分佈
①RC=1KΩ0%
②RC=12KΩ0%
③RE=200KΩ0%
④R E=1MΩ0%
此答題分佈是根據學員在 LongePass 模擬考等實際作答紀錄計算而成。與考友分享這道歷屆試題與詳細解析！
相似類型題目
如下圖電路所示，若電晶體β=99、V BE=0.7V，則基極電流（I B）與集極電流（Ic）電流約為何？
下圖電路所示，若VC C 為15V，且電晶體的電流增益β為140，已知R E＝10Ω，R2＝100Ω，若設計工作點為VC E＝10V，且IC＝14mA 的偏壓電路，則R 1 及RC 阻值為何？
如下圖電路所示，假設NPN 型電晶體參數VBE =0.6 V，β= 100，ηV T≒25 mV，則下列選項敘述何者正確？

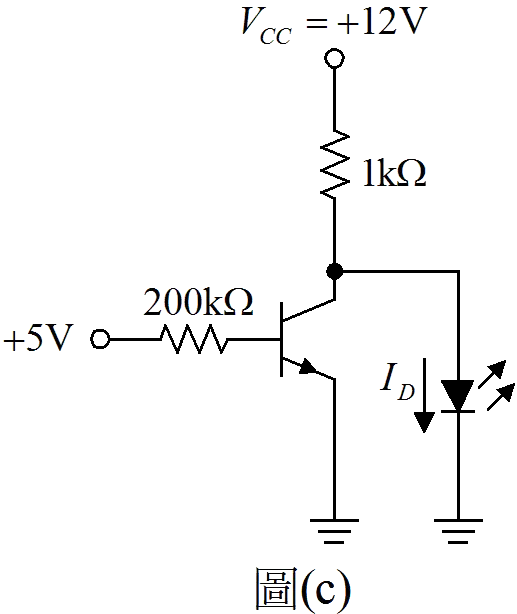

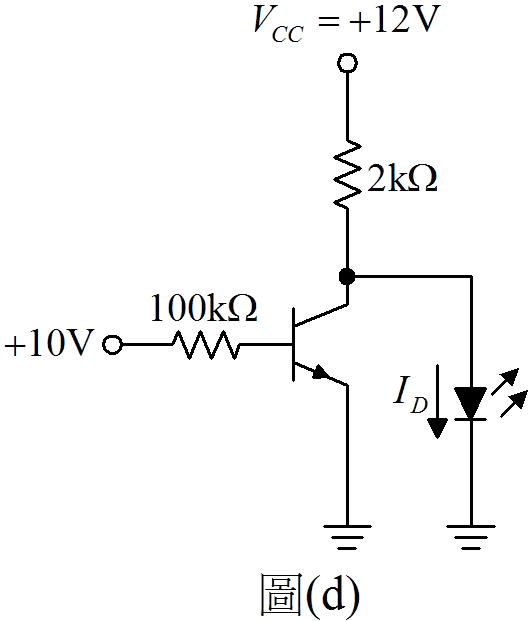

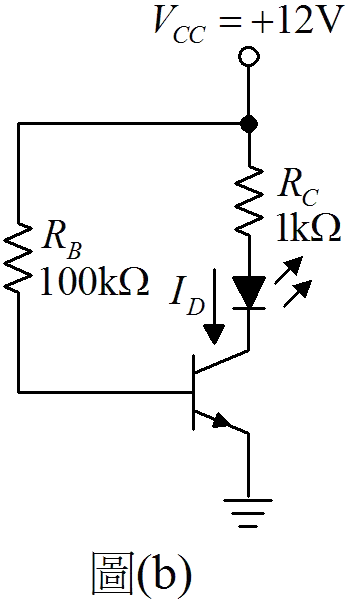

在電子實驗中，使用如圖(a)~圖(d)四種接線方式驅動發光二極體（LED）。已知電晶體之V BE=0.6V，VCE (sat)=0.2V，β=100，LED 順向導通電壓VF=2V，則LED 亮度最亮及最暗之敘述何者正確？
