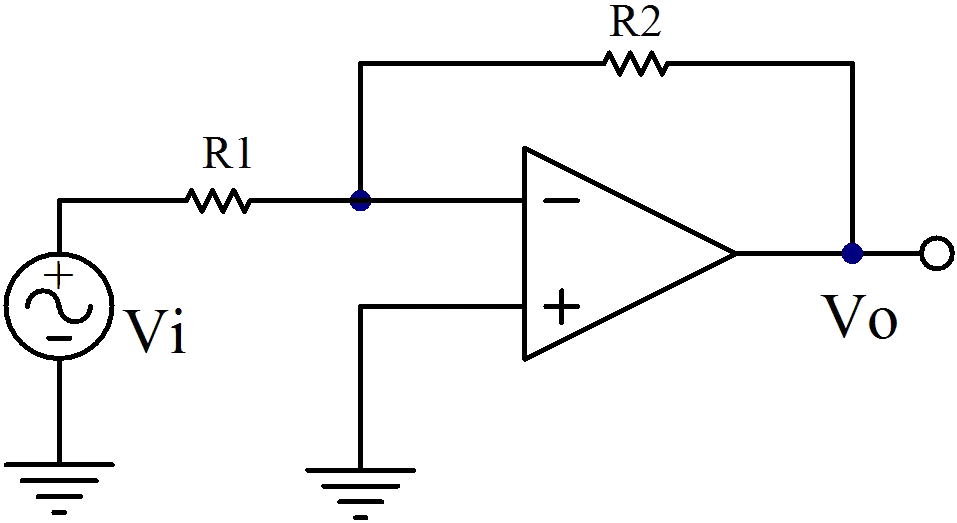

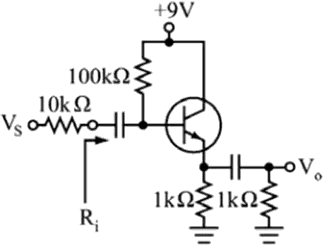

如下圖電路所示，有關電路之敘述，下列何者正確？

視聽電子 · 甲級 · 無線電學 · Q260

當R2=0 時，A v=1

當R1=0、R 2=∞時，可視為比較器

本電路為一非反相放大器

4 / 5

本題屬複選類型，需逐一檢視各選項之敘述，判斷負擔較重。題目結合圖像資訊與元件條件變換，要求精準辨識電路於不同狀態下所對應的具體組態與運作模式。選項間存在高度相似之電路特徵，需具備完整的模組化分析能力並排除誤導性描述，方能掌握命題邏輯。

② 當R2=0 時，A v=1:當回饋電阻 R2=0 時，電路形成電壓隨耦器（Voltage Follower）組態，此時電壓增益 Av=1，輸出電壓等於輸入電壓。
③ 當R1=0、R 2=∞時，可視為比較器:當 R1=0 且 R2=∞（開路）時，運算放大器處於開迴路（Open-Loop）狀態，無負回饋作用，電路即作為比較器（Comparator）運作，輸出會飽和至正或負電源軌。

① :該圖示電路配置與題意所述之運算放大器回饋網路特性不符，無法正確表達此電路之拓撲結構。
④ 本電路為一非反相放大器:此電路並非標準的非反相放大器組態。非反相放大器的增益公式為 Av=1+R2/R1，但本電路之元件配置與輸入端連接方式屬於其他運算放大器應用電路。

"此類運算放大器電路分析題型，常考重點在於判斷不同電阻條件下的電路組態轉換。需特別注意：當回饋電阻為零時可能形成電壓隨耦器，而開迴路狀態下運算放大器即退化為比較器。實務上應熟記反相、非反相、隨耦器及比較器四種基本組態的電路特徵與增益公式，避免混淆。"

①

②當R2=0 時，A v=10%

③當R1=0、R 2=∞時，可視為比較器0%

④本電路為一非反相放大器0%
