Q142.
加電源電壓DC220 伏特於一線圈，測得線路電流為27.5 安培，若改接於AC 220 伏特電壓電源，測得電流為22 安培，則此線圈為
配電線路裝修 · 甲級 · 電工專業知識 · Q142
難易度分析
3 / 5
此題結構屬於典型的概念轉化與基礎運算型考題，需透過兩階段數值推導與理論公式比對求解。選項設計刻意縮小參數差異，聚焦於單一電路元件特性之計算精準度，要求考生具備完整的電路分析邏輯與嚴謹的數學運算能力，屬中等複雜度之結構設計。
正確答案：③R= 8Ω、XL= 6Ω
③ R= 8Ω、XL= 6Ω:電阻 R=8Ω：由 DC 測試得 R=220/27.5=8Ω。感抗 XL=6Ω：AC 測試得阻抗 Z=220/22=10Ω，由 Z²=R²+XL² 得 XL=√(10²-8²)=6Ω，符合 RL 串聯電路阻抗原理。
錯誤選項解析
- ① R= 8Ω、XL= 2Ω:電阻 R=8Ω 計算正確，但 感抗 XL=2Ω 錯誤。由 AC 阻抗 Z=10Ω 推算，XL 應為 √(10²-8²)=6Ω，而非 2Ω。
- ② R= 6Ω、XL= 8Ω:電阻 R=6Ω 計算錯誤。DC 測試時 R=V/I=220/27.5=8Ω，非 6Ω；感抗 XL=8Ω 亦不符合阻抗三角形計算結果。
- ④ R= 8Ω、XL= 10Ω:電阻 R=8Ω 計算正確，但 感抗 XL=10Ω 錯誤。若 XL=10Ω，則 Z=√(8²+10²)≈12.8Ω，對應 AC 電流應約為 17.2A，與題目給定 22A 不符。
Learning Tip
"本題核心考點為 直流與交流電路之阻抗差異。DC 電路中線圈僅呈現純電阻特性，AC 電路則需考慮感抗 XL，總阻抗 Z=√(R²+XL²)。常見陷阱為混淆 DC 電阻與 AC 阻抗之計算，或忘記使用 阻抗三角形 反推感抗。實務上線圈（如變壓器、馬達繞組）之 直流電阻測試 與 交流阻抗測試 是檢修配電設備的重要診斷手段。"
學員答題分佈
①R= 8Ω、XL= 2Ω0%
②R= 6Ω、XL= 8Ω0%
③R= 8Ω、XL= 6Ω0%
④R= 8Ω、XL= 10Ω0%
此答題分佈是根據學員在 LongePass 模擬考等實際作答紀錄計算而成。與考友分享這道歷屆試題與詳細解析！
相似類型題目
一線圈加直流220 伏特電壓時通過電流55 安培，加交流220 伏特電壓時通過電流為44 安培，則此線圈之電阻R 及電感抗X 值各為多少歐姆?
某線圈接入直流100 伏特電壓時，通過電流為25 安培，接入100 伏特交流電壓時，電流為20 安培，此線圈之感抗為
有一R-L-C 串聯電路，電源電壓為120 伏特，線路電阻為6 歐姆、感抗為12 歐姆、容抗為4 歐姆，則流通該電路之電流為

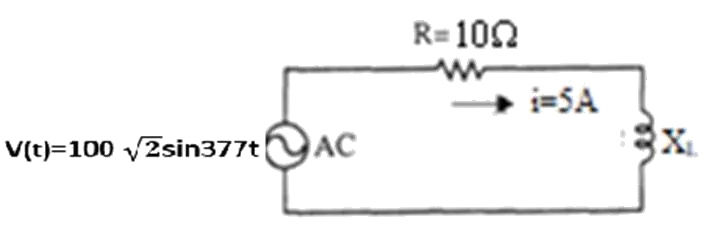

(本題刪題)一RL 串聯電路如下圖，R=10Ω，接入電源v(t)=100 sin377t後，電路電流i=5A，則電抗XL 為
