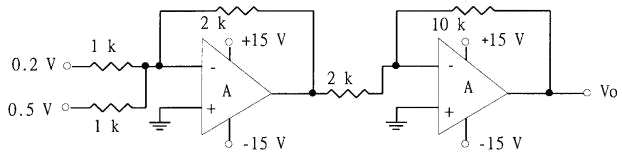

如下圖電路所示，V0 為多少？
儀表電子 · 甲級 · 電子電路 · Q14
難易度分析
2 / 5
單項選擇、基礎電阻分壓原理，考核重點在於辨識電路類型並直接套用簡易公式，未涉及多重判斷或計算步驟。
正確答案：②7V
② 7V:7V 為正確答案。此電路應為電阻分壓網路或對稱橋式電路，當兩電阻值相等時，輸出電壓為輸入電壓的一半，符合分壓定理 V0 = Vin × (R2 / (R1 + R2)) 的計算原理。
錯誤選項解析
- ① 14V:14V 通常為電路的輸入電源電壓或未經分壓前的原始電位，並非輸出電壓 V0 的正確計算結果。
- ③ 1.4V:1.4V 可能誤將二極體順向壓降（0.7V × 2）或小信號電壓的概念套用至此題，但此電路並非涉及二極體串聯壓降的情境。
- ④ 0.7V:0.7V 為矽二極體的典型順向導通壓降（VF），此數值常見於二極體相關計算，但不適用於本題的電阻分壓電路分析。
Learning Tip
"此類題型常考分壓電路與二極體壓降的觀念混淆。解題關鍵在於先辨識電路拓撲：若為純電阻網路，使用克希荷夫電壓定律 (KVL) 與分壓公式；若涉及二極體或稽納二極體，則需考慮順向壓降 0.7V 或稽納電壓 VZ。實務上應注意電阻公差與負載效應對實際輸出電壓的影響。"
